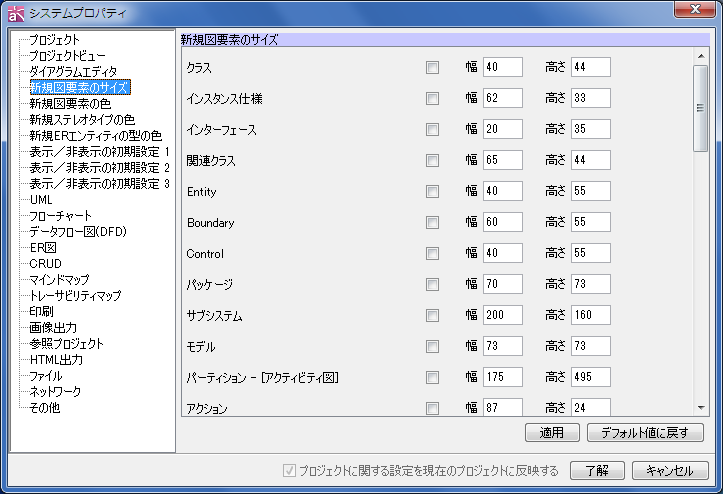

各図要素の生成時のデフォルトサイズを設定します。
入力した値を有効にするにはチェックボックスを[ON]にします。デフォルトでは、全てのチェックボックスが[OFF]です。
- デフォルトサイズを有効にした場合でも、astah*が持つ各図要素の最小サイズや名前の幅等を調整して自動リサイズするため、設定した値が反映されない場合があります。
- デフォルトサイズに設定できる値は1～1000です。
各モデルとデフォルトサイズの一覧
| モデル | 幅
| 高さ |
|
クラス
|
40 |
44 |
|
インスタンス仕様 |
62 |
33
|
|
インターフェース |
20
|
35 |
|
関連クラス |
65 |
44 |
|
Entity |
40 |
55 |
|
Boundary |
60 |
55 |
|
Control |
70 |
73 |
|
パッケージ |
70 |
70 |
|
サブシステム |
200 |
160 |
|
モデル |
73 |
73 |
| アクティビティ図 |
パーティション |
175 |
495 |
|
アクション |
87 |
24 |
|
プロセス |
121 |
39 |
|
シグナル送信アクション |
158 |
39 |
|
イベント受信アクション |
150 |
39 |
|
振る舞い呼び出しアクション |
130 |
31 |
| アクティビティ図 |
開始ノード、アクティビティ終了 |
20 |
| アクティビティ図 |
マージノード＆デシジョンノード |
30 |
20 |
|
オブジェクトノード |
30 |
20 |
| フローチャート |
レーン |
175 |
495 |
| フローチャート |
開始、終了 |
20 |
| フローチャート |
条件分岐 |
30 |
20 |
|
アクター |
40 |
70 |
|
ユースケース |
120 |
40 |
|
| モデル | 幅
| 高さ |
| ステートマシン図 |
開始擬似状態 |
20
|
|
状態 |
55 |
50
|
| ステートマシン図 |
終了状態 |
20
|
|
浅い履歴擬似状態 |
20 |
|
深い履歴擬似状態 |
20
|
|
ジャンクション擬似状態 |
15 |
|
選択擬似状態 |
15
|
|
サブマシン状態
|
150 |
60 |
|
ライフライン |
110 |
30
|
|
状態不変式 |
60
|
36
|
|
コンポーネント
|
112
|
47
|
|
成果物 |
63 |
30 |
|
ノード
|
77 |
47 |
|
ノードインスタンス |
124 |
47
|
|
コンポーネントインスタンス
|
159 |
45 |
|
構造化クラス |
139 |
83
|
|
パート |
136 |
35
|
|
ERエンティティ【p】 |
58 |
43 |
|
外部エンティティ【p】
|
110 |
23 |
| データフロー図 |
プロセス【p】
|
87
|
|
データストア【p】
|
92 |
23
|
|
アンカー【p】 |
10 |
|
要求【p】 |
115 |
77 |
|
テストケース【p】 |
105 |
58 |
|
フレーム |
640 |
480 |
|
ノート |
150 |
60 |
|
テキスト |
44 |
25 |
|
イメージ |
44 |
25 |
|
