astah*から任意の外部ツール（プログラム）を起動したり、起動した外部ツールの設定を保存したりします。
外部ツールを追加する
- メインメニュー[ツール]-[外部ツール]-[外部ツールの設定]を選択する

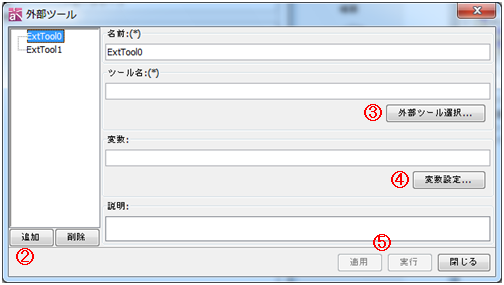

（図上の番号はリストの番号指しています）
- 外部ツールダイアログで左下にある[追加]ボタンを押下して、名前を入力する
- [外部ツール選択]ボタンを押下して、起動する外部ツールを指定する

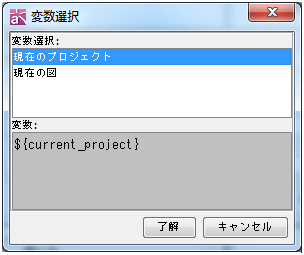

- [変数設定]ボタンを押下して、変数を設定する
現在のプロジェクト： 現在開いている.astaプロジェクトへの絶対パスが展開される。プロジェクトを開いていない場合は、空になる。
現在の図： 現在開いている図のIDが展開される。astah*のAPIを利用したプログラムにおいて、このIDを利用します。図を開いてない場合は空になる。 - 説明欄に外部ツールの概要などを入力し、設定内容を保存する場合は[適用]ボタンを、設定を保存して実行する場合は[実行]ボタンを押下します。
外部ツールを起動する
メインメニュー[ツール]-[外部ツール]-[外部ツールの設定]を選択し、表示されるダイアログで左のリストから起動したいツールを選択して、[実行]ボタンを押下する。
外部ツールを削除する
メインメニュー[ツール]-[外部ツール]-[外部ツールの設定]を選択し、表示されるダイアログで左のリストから削除したいツールを選択して、[削除]ボタンを押下する。
