使用できるエディション: astah* professional, astah* UML

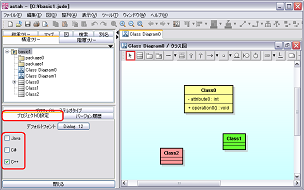

プロジェクトの言語設定

プロジェクトの言語設定は、プロパティビュー、または、システムプロパティで設定します。

  • プロジェクトのプロパティビュー[プロジェクトの設定]タブ
  • [ツール]-[システムプロパティ]-[ファイル]-[プロジェクトの新規作成時の言語]
projectlanguage1_s projectlanguage2_s

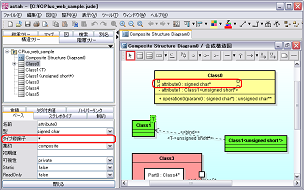

型修飾子(*、&等、ポインタ情報)の対応

プロパティビューより型修飾子を入力できます。型修飾子はダイアグラムエディタ上でクラスや属性等の図要素に表示されます。HTML出力やRTF出力にも対応しています。

cpp_typemodifier_s

C++ プリミティブ型の対応

各プリミティブ型に対応しています。
bool / char / signed char / unsigned char / short / unsigned short / short int / signed short int / unsigned short int / int / signed int / unsigned int / long / unsigned long / long int / signed long int / unsigned long int / float / double / long double / wchar_t

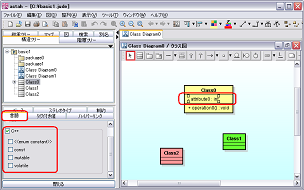

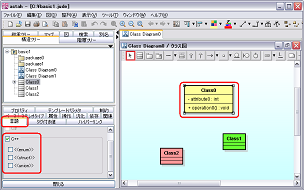

C++ 言語固有の設定

クラス、属性、操作の[言語]タブ(プロパティビュー)で、C++言語固有の設定が可能です。

cpp_class_setting_s cpp_attribute_setting_s

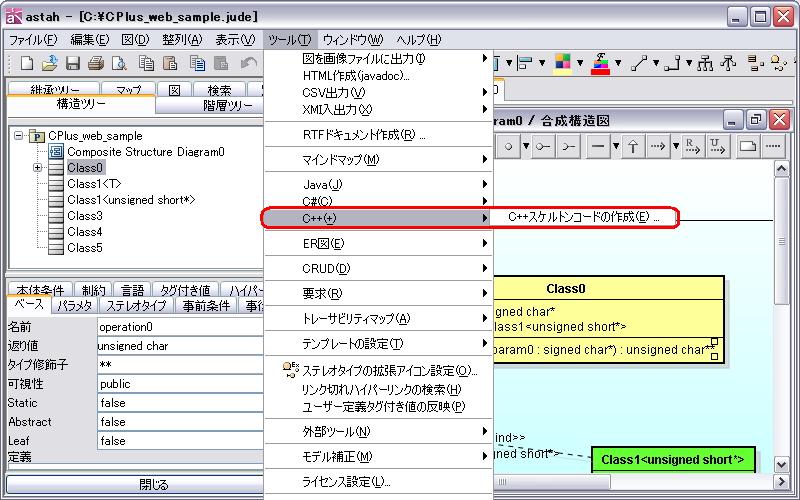

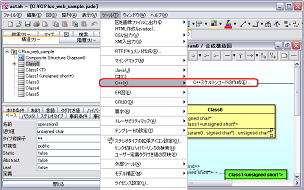

C++ ソース出力

cpp_export_s
cpp_export_code_s
