astah* 6.2の新機能

Eメール 印刷
  • Sun Microsystems JDK 6 Update 16(JRE 6 Update 16)以降をご利用ください。
    J2SE1.4、1.5では動作しません。
新機能astah* professionalastah* UMLastah* community
整列ガイド
フリーハンドでの描画 -
楕円やテキストボックスの追加
型選択のダイアログやコンボボックスの改善
ER図、まとめてドメイン追加 - -
ER図のERエンティティボタン - -
ビジネスアクター、ビジネスユースケースなどの作成
シーケンス図、メッセージの改善
ステートマシン図、状態の改善
その他の改善例

整列ガイド

図要素を移動する際、他の要素との位置揃えのガイド(緑の点線)が表示されます。

デモ動画: 整列ガイド

alignmentguide_en1 alignmentguide_en2

フリーハンドでの描画

freehand_s

デモ動画: フリーハンド

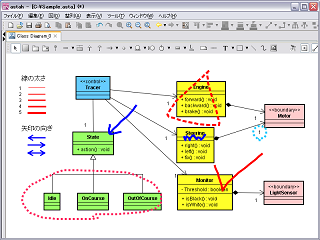

ダ イアグラムエディタ上で線や矢印などを用いて自由に描画できます。モデルレビュー時に図中の要素を矢印で示したり、クラスやエンティティを囲んだりと いった複数人での活用が考えられます。また、大きなスクリーンでのプレゼンテーションでは、フリーハンド描画で図を目立たせることも可能です。

線の太さ(五段階)、色、種類(直線、破線)、矢印を設定できます。

楕円やテキストボックス、共通図要素の追加

oval_rectangle_s

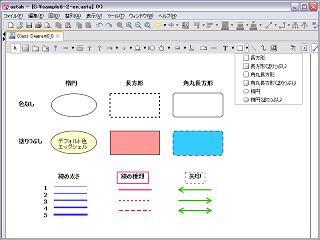

  • 共通図要素として、新たに楕円やテキストボックス、背景色ありの長方形などが追加されました。
  • 線の種類(直線、破線)、太さや色を設定できます。
  • 共通図要素の紹介ページ

型選択のダイアログやコンボボックスの改善

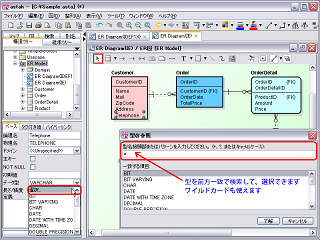

属性、操作、クラス、サブシステムなど様々な要素について、プロパティビューで型の選択がより簡単になりました。

combobox_select_s
  • 型の選択を前方一致で検索できます
  • ワイルドカードに対応しまし た( *, ?)
  • コンボボックスで表示される 候補が20件に増えました

ER図、まとめてドメインの追加

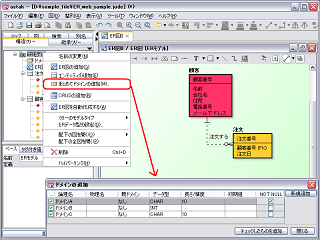

  • ドメインの追加ダイアログから、複数のドメインをまとめて追加できます。
add_multipledomain_s

ER図のERエンティティボタン

  • ツールバーのERエンティティボタンから、Resourceエンティティ、Eventエンティティ、 Summary エンティティを作成できます。

er_entity_button

ビジネスアクター、ビジネスユースケースなどの対応

6.2_usecase_toolbar

ツールバーから作成できる要素

図の名称 要素
クラス図 ビジネスエンティティ、ビジネスワーカー、
インスタンス仕様(ビジネスエンティティ)、インスタンス仕様(ビジネスワーカー)
ユースケース図 ビジネスアクター、ビジネスユースケース、ビジネスエンティティ、ビジネスワーカー
シーケンス図 ライフライン(ビジネスアク ター)、ライフライン(ビジネスエンティティ)、ライフライン(ビジネスワーカー)
コミュニケーション図 ライフライン(ビジネスアクター)、ライフライン(ビジネスエンティティ)、ライフライン(ビジネスワーカー)
配置図 インスタンス仕様(ビジネスエンティティ)、インスタンス仕様(ビジネスワーカー)

シーケンス図、メッセージの改善

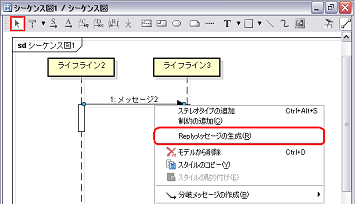

  • メッセージのポップアップメニューに「Replyメッセージの生成」を追加
  • フレーム、相互作用の利用で、Replyメッセージおよび、Replyメッセージ自動生成モードに対応
sequence_replymessage_s

ステートマシン図、状態の改善

  • 状態、サブマシン状態のリサイズ時、名前、内部遷移、入場/実行/退場が折り返し表示されます。
  • ポップアップメニューに自動リサイズメニューができました
6.1.1までの状態の表示 6.2の折り返し表示
ポップアップメニューで自動リサイズ
statemachine_statenowrap statemachine_statenowrapped statemachine_autowrap_s

表現や操作性の改善例

バージョン6.2では、小さな改善を多数実現しています。

  • ノブの形や色の設定
    選択状態の要素について、四隅のノブの形や色を設定できます。
    knob
  • クリック&ドラッグで図タブ を左右に移動
  • Ctrl+Wのショートカッ トキーで、図を閉じる
  • フローチャートの産能式パレットにアイコンを7ケ追加
