• ダイアグラムエディタのポップアップメニュー
• 図要素を作成する
• 図要素を連続作成する

ダイアグラムエディタのポップアップメニュー

開いた図タブのポップアップメニューから、次の操作が可能です。

閉じる - 選択した図を閉じる 左側のタブを全て閉じる - 選択した図の左側に開いた図を閉じる 右側のタブを全て閉じる - 選択した図の右側に開いた図を閉じる 他のタブを閉じる - 選択した図以外の図を全て閉じる 全て閉じる - 選択した図を含めて全て閉じる 削除 - 選択した図をプロジェクトから削除する 印刷 - 選択した図を印刷する

図要素を作成する

ツールパレットを使う

1. ダイアグラムエディタのツールパレットで、作成したい図要素を選択します。
2. 図上をクリックして、図要素を作成します。
3. 作成した図要素のモデルが構造ツリーに追加されます。（線やインスタンス仕様などは追加されません。）

[構造ツリー]から図へドラッグ&ドロップする方法

1. プロジェクトビューの[構造ツリー]から図要素をドラッグします。
2. ダイアグラムエディタの図上にドロップして、図要素を作成します。

ダブルクリックで、デフォルトのモデルを作成する

• ダイアグラムエディタ上でダブルクリックすると、デフォルトの図要素を作成できます。

ドロー・サジェスト機能を使用する

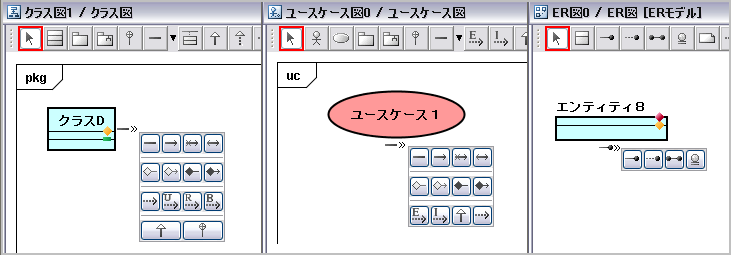

ダイアグラムエディタ上の図要素にマウスを載せます。 ドロー・サジェストのアイコンがホバー表示されます。 作成したい要素のアイコンを選択し、図要素を作成します。 対象となる図要素と表示アイコンの一覧 デモ動画： ドロー・サジェスト
ドロー・サジェスト機能をON／OFFする ダイアグラムエディタにあるツールパレットで[ドロー・サジェストを有効にする]ボタンをクリックすることで、ON／OFFを切り替えられます。 Shiftキーを押している間、ONの場合はOFFになり、OFFの場合はONになります。 astah起動時のドロー・サジェストの初期状態は、[ツール]-[システムプロパティ-[ダイアグラムエディタ]-[ドロー・サジェストを有効にする]で設定できます。

クリップボードのテキストを図に貼り付ける

1. クリップボードにテキストをコピーします。
2. ダイアグラムエディタ上に貼り付けると「モデルの変換」ダイアログが表示されます。
3. 種類やパッケージを選択し、図要素を作成します。


図要素を連続作成する

二つの方法があります。

• ダイアグラムエディタのツールパレットで、[連続作成モード]をクリックしてから、作成する図要素を選択し、図上をクリックすると連続作成できます。
• 作成したい図要素を選択してから、Shiftキーを押しながら図上をクリックすると、連続作成できます。
