パラメトリック図¶
パラメトリック図は内部ブロック図に似ていますが、システムの制約についての情報を表現するために使用されます。これらの制約は一般的に数学的なモデルの形を取り、システム内の有効な値のセットを決定します。パラメトリック図で使用できるコネクタはバインディングコネクタのみで、そのどちらか一方の端点は制約パラメータに接続されています。
パラメトリック図の作成¶
パラメトリック図は以下の方法で追加します。
ブロック定義図から、パラメトリック図を作成したいブロックや制約ブロックを選択し右クリック後、[パラメトリック図の追加]をクリックして作成する。
※ 指定したブロックや制約ブロックの配下にパラメトリック図が作成される。
パラメトリック図の図要素¶
制約プロパティの表示¶
制約プロパティの表示・非表示を指定します。図上を右クリックして開くコンテキストメニューから[制約プロパティの表示]を選択後、[プロパティの表示] ダイアログで表示したい制約プロパティをチェックし [了解] ボタンをクリックします。
|
|
制約プロパティ¶
制約プロパティの作成¶
制約プロパティは以下の方法で作成します。
ツールバーの [制約プロパティ]
を選択後図上をクリックし、 [プロパティを追加] ダイアログから追加するプロパティを指定し、[了解] ボタンをクリックする。
[プロパティを新規追加する] チェックボックスをチェックすると制約プロパティと制約ブロックが新規作成される。
親ブロックと関連線で接続されている制約プロパティを追加する場合は追加したいプロパティを指定し、[了解] ボタンをクリックする。
制約プロパティ
制約プロパティはパラメトリック図上をダブルクリックして新規作成することもできます。
制約プロパティは構造ツリーから制約ブロックをパラメトリック図上にドラッグ&ドロップして作成することもできます。
バインディングコネクタ¶
バインディングコネクタの作成¶
バインディングコネクタは以下の方法で作成します。
ツールバーの [バインディングコネクタ]
を選択後図上をクリックし、制約パラメータまたはバリュープロパティ間に線を引く。
制約パラメータ¶
制約パラメータの作成¶
制約パラメータは以下の方法で作成します。
ツールバーの [制約パラメータ]
を選択後、制約プロパティをクリックする。
制約パラメータの編集¶
名前の編集¶
名前は以下の方法で編集します。
ダイアグラムエディタの図要素の名前をダブルクリックして編集する。
プロパティビューの[ベース]タブから編集する。
名前/型/多重度の表示・非表示¶
以下の方法で名前/型/多重度の表示・非表示を切り替えます。
コンテキストメニューから [名前の表示]、[型の表示]、[多重度の表示] を選択する。
名前のみ表示した場合
型のみ表示した場合
多重度のみ表示した場合
関係する要素を図に追加¶
コンテキストメニューから[関係する要素を図に追加]を選択し、選択した制約パラメータに関連する要素を図に追加します。
制約パラメータの整列¶
以下の方法で、作成された制約パラメータの図要素を整列させることができます。

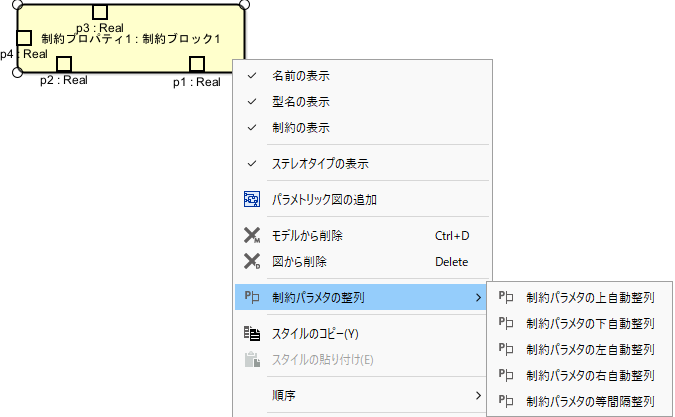

制約パラメータが作成されている制約プロパティのコンテキストメニューで[制約パラメタの整列]を選択します。
整列方法を選択します。
整列方法は下記の5通りから選択できます。
制約パラメタの上自動整列
制約パラメタの下自動整列
制約パラメタの左自動整列
制約パラメタの右自動整列
制約パラメタの等間隔整列

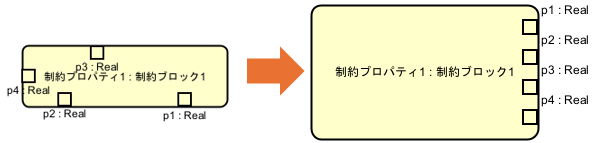

下記の画像は[制約パラメタの右自動整列]を行った例です。
バリュープロパティ¶
バリュープロパティの作成¶
バリュープロパティは以下の方法で作成します。バリュープロパティはブロックから作成したパラメトリック図において作成できます。
ツールバーの [バリュープロパティ]
を選択後図上をクリックし、 [プロパティを追加] ダイアログから追加するプロパティを指定し、[了解] ボタンをクリックする。
[プロパティを新規追加する] チェックボックスをチェックするとバリュープロパティとバリュータイプが新規作成される。
親ブロックの既存プロパティを追加する場合は追加したいプロパティを指定し、[了解] ボタンをクリックする。
バリュープロパティ
バリュープロパティは構造ツリーで親ブロックの既存プロパティを選択し、パラメトリック図上にドラッグ&ドロップして作成することもできます。
