[共通] オブジェクト図、パッケージ図、ロバストネス図は描画できますか。

Eメール 印刷 PDF

対象製品: astah* professional、astah* UML、astah* community

いずれの製品でもオブジェクト図、パッケージ図、ロバストネス図は、クラス図の一種として描画します。

オブジェクト図は、ツールパレットにあるインスタンス仕様・リンク等の図要素を使って描いてください。

objectdiagram_toolbutton

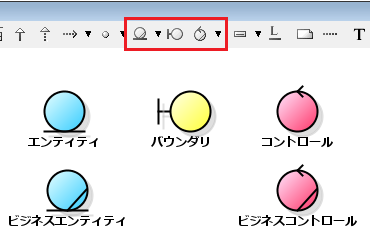

ロバストネス図の要素

robustness button
