astah


マップビュー インタフェース変換 RGB&透過色
エディタに表示する範囲を、マップから簡単に指定できます。大きな図の編集時に便利。 複数のクラスをまとめてインタフェースに変換できます。設計フェーズでご活用ください。 RGBを使った、より正確な色設定が可能に。半透明色対応で、図の表現オプションも豊富。
フォント設定画面の改善 複数行入力 ER図の利便性向上
不要な選択ボックスを外すことや、操作性を改善し、フォント設定をスムーズに変更できるようになりました。 ステートマシン図のトリガー、アクションなど、APIからの生成時も改行指定が可能に。 SQLエクスポートやERドメイン、エンティティ入力やAPI編集など、ER図周辺を改善。




        改善項目
  • 全体

    • [3402] フォント設定画面の操作性を改善しました。
    • [6105] 図全体を表示するマップビューを構造ツリーの下に追加しました。
    • [6121] マインドマップ以外の図を編集中、ミニアイコンを追加できるようになりました。
    • [6488] ライセンス設定画面を改善しました。
      • - [ライセンス情報] 枠内の"バージョン"項目を削除
    • [6509] プロジェクト新規作成時に開くデフォルトファイルを変更しました。
      • - これまでは、デフォルトモデルに[java]パッケージが含まれていましたが、モデルを一切含まないファイルが開きます。
    • [6663] RGBを指定して図要素の色を設定できるようになりました。また、透過度のスケールも調整できるようになりました。
    • [6659] UI・メインメニューの改善
      • - 初回起動時に開く「製品の品質向上のために」ダイアログ文言
      • - ヘルプメニュー

  • クラス図

    • [6622] 図上のクラス/インタフェースのポップアップメニューに[クラス/インタフェースへの変換]オプションを追加しました。
    • [6494] APIでテンプレートパラメタを作成時、型にnullを指定できるようになりました。

  • アクティビティ図 ・ ステートマシン図

    • [6704] 下記のモデルについて、APIからの作成時においても、複数行の文字列指定が可能になりました。
      • - アクティビティ図 : 制御フロー、オブジェクトフロー
      • - ステートマシン図 : 遷移、内部遷移

  • シーケンス図

    • [5521] 親クラスのprivateな操作をメッセージとして選択できるようになりました。

  • 配置図

    • [0860] ノードインスタンスの入れ子が可能になりました。

  • マインドマップ

    • [6532] マインドマップの閉じられたトピックも、図上検索の対象とすることが可能になりました。

  • ER図

    • [6233] クラスからERエンティティへの変換時、小文字ステレオタイプも変換対象になりました。
    • [6552] ERドメインの編集用APIを追加しました。
    • [6555] エンティティがプロジェクトに存在しない場合でも、エンティティ定義書の出力が可能になりました。

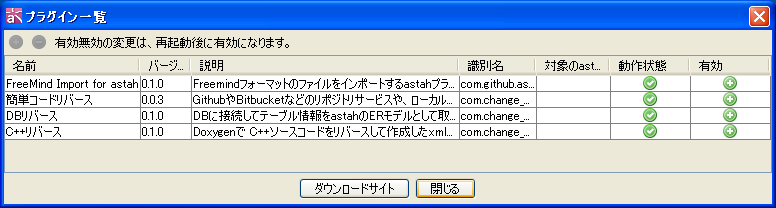

    • [6556]  Excel-ERモデルインポートプラグインを利用してERモデルを入力時、ドメインの親の情報を保持するようになりました。
    • [6557]  Excel-ERモデルインポートプラグインを利用してERモデルを入力時、同名のドメインが存在する場合は、それを上書きするようになりました。
    • [6561]  Excel-ERモデルインポートプラグインで読み込み可能なドメイン項目(長さ/精度、NN、別名1、別名2)を増やしました。
    • [6362] SQL出力時、エンティティに設定したインデックスのユニーク制約が自動で大文字に置換されていましたが、大文字小文字を変えずに出力できるようになりました。
    • [6585] SQL出力時、属性の初期値についてのシングルクォートの有無を指定できるようになりました。
    • [6623] ドメインを、構造ツリーから図上のエンティティにドラッグ&ドロップする際、ドメインが持つ定義情報や別名を引き継ぐようになりました。




        不具合修正
  •  全体

    • [6005] [編集] - [全選択]を実行時、図のフレームが選択状態にならない。
    • [6256] プロパティビュー内の[ステレオタイプ]タブの編集テキストの高さが十分でなく、テキストが見切れる。
    • [6577] 関連端名をプロパティビューから削除できない。
    • [6644] 画面を最大化した状態でastah*を終了後、astah*を再起動すると、画面が最大化されていない状態で表示される。
    • [6655] 要求インタフェースと提供インタフェースのバインドが不正に解除される。
    • [6656] 要求インタフェースと提供インタフェースのバインドを解除できない。
    • [6657] <<interface>> ステレオタイプを削除後、Undoが機能しない。
    • [6664] 無名のモデルにハイパーリンクを設定できない。
    • [6668] フォント設定画面で、上下キー移動中、画面に表示されていないフォントが選択されることがある。
    • [6698] マインドマップ以外の図要素選択時に、ミニアイコン一覧ダイアログの[追加]ボタンを押すと無反応になる。
    • [6565] 図をEMF形式画像ファイルに出力時、非表示のフレームサイズが考慮され、余白が大きくなる場合がある。

  •  シーケンス図

    • [5649] 複合フラグメントに3つ以上オペランドを作成し、種類にloopを指定後、オペランドを削除した場合、異常終了する。
    • [6319]  不整合検出プラグインにおいて、関連があるクラスの操作呼び出しについて不正に警告が表示される。
    • [6472] Createメッセージ、Destroyメッセージ名を削除して保存後、ファイルを再度開くと、デフォルトのメッセージ名が表示される。

  • シーケンス図 ・ コミュニケーション図

    • [6576] 以下2つの項目が、図のプロパティ[初期設定]には存在するが、システムプロパティに存在しない。
      • - メッセージの返り値の変数の表示(初期設定)
      • - メッセージの返り値の表示(初期設定)

  • ステートマシン図

    • [6671] 開始疑似状態を複数配置できる設定に関わらず、複数の開始疑似状態を持つステートマシン図のコピー&ペースト時に警告が出る。

  • マインドマップ

    • [6370] トピック間リンクが不正な場合に表示されるメッセージが不正である。(MMLinkInvalid)
    • [6672] マインドマップのトピックに対するフォント設定画面で選択されているスタイルが不正である。
    • [6673] マインドマップのスタイル設定画面で設定されているフォントの情報が適切に表示されない。
    • [6683] APIで、マインドマップ図を作成しトピックのプロパティで開閉を制御すると、NullまたはClassCastエラーとなる。

  • フローチャート

    • [6626] ディスクをEMF形式でコピーし、PowerPointでMicrosoftObjectに変換するとシェイプが崩れる。

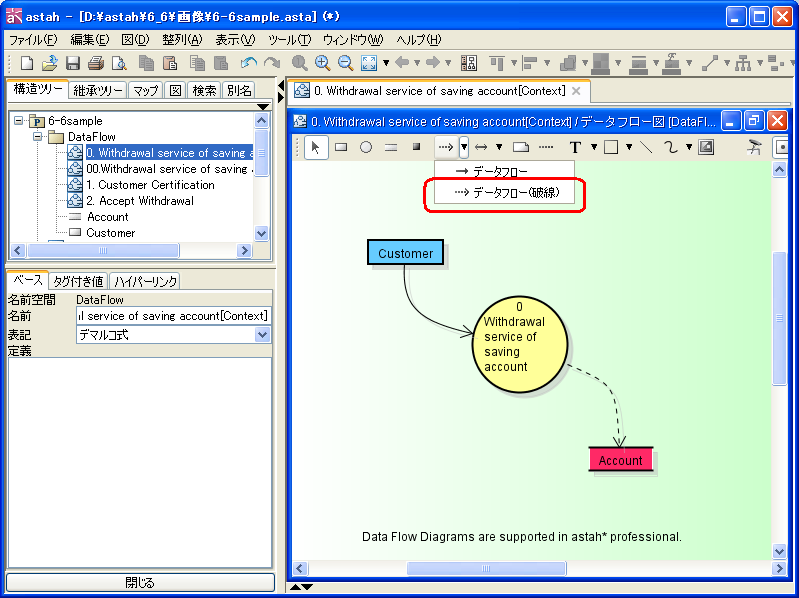

  • DFD

    • [6425] アンカーのデフォルト名が不正である。

  • ER図

    • [6617] ERエンティティのプロパティ[属性]タブの一覧から、長さ/精度を編集できないことがある。
    • [6333] APIで子キーを付け替えた場合、IERAttribute依存先の参照付けられた主キーを正しく取得できない。

  • CRUD

    • [6388] CRUDのセル上でキーを押すと例外が発生することがある。(UMLのみ)
    • [6533] [全CRUD統計レポートのExcel出力]実行時、表サイズが大きい場合に、Excel側でスタイルが反映されない部分がある。

  • Javaソースコードの読み込み

    • [5675] [Javaソースコードの読み込み]でinterfaceをインポート時、可視性が省略されたフィールド変数がある場合に、packageとして読み込まれる。
    • [6491] [Javaソースコードの読み込み]で、テンプレートパラメタが適切に読み込まれず、不適切なモデルが生成される。

  • 参照プロジェクト機能

    • [6493] メッセージに操作が指定されている場合、参照プロジェクトをまたがったクラス派生を記述できない。

  • Mac関連

    • [6597] Retina環境で印刷すると、図が、設定以上に大きなサイズで印刷される。
    • [6690] 用紙サイズと向きを「A3縦」に設定して印刷実行するも、A4の用紙で出力される。
    • [6692] 別アプリケーションでコピーしたイメージをcommand+Vでペーストできない。








astah* professional, UML, community ver.7.1 概要
  リリース日 2016年9月28日
  モデルバージョン:37 (モデルバージョンについて)
  同梱Javaバージョン:1.8.0_102 (Oracle)
