HTMLエクスポート

Free Download
作成したモデルをHTML形式で出力できるプラグインです。

概要


Ver.11.0以降をご利用の方へ


astah* System Safety、SysML Ver.11.0では、本プラグインVer.1.0.2を製品に標準で同梱しています。
本機能はプラグイン形式で提供しているため、アップデートする際は最新版のプラグインをインストールする必要があります。

  1. 上記Downloadボタンからダウンロードします。
  2. astah*を起動し、ダウンロードした.jarファイルを、astah*図上にドラッグ＆ドロップします。
  3. プラグイン概要のダイアログが表示されるので[はい]を選択します。
    次に表示されるメッセージに従ってastah*を再起動します。

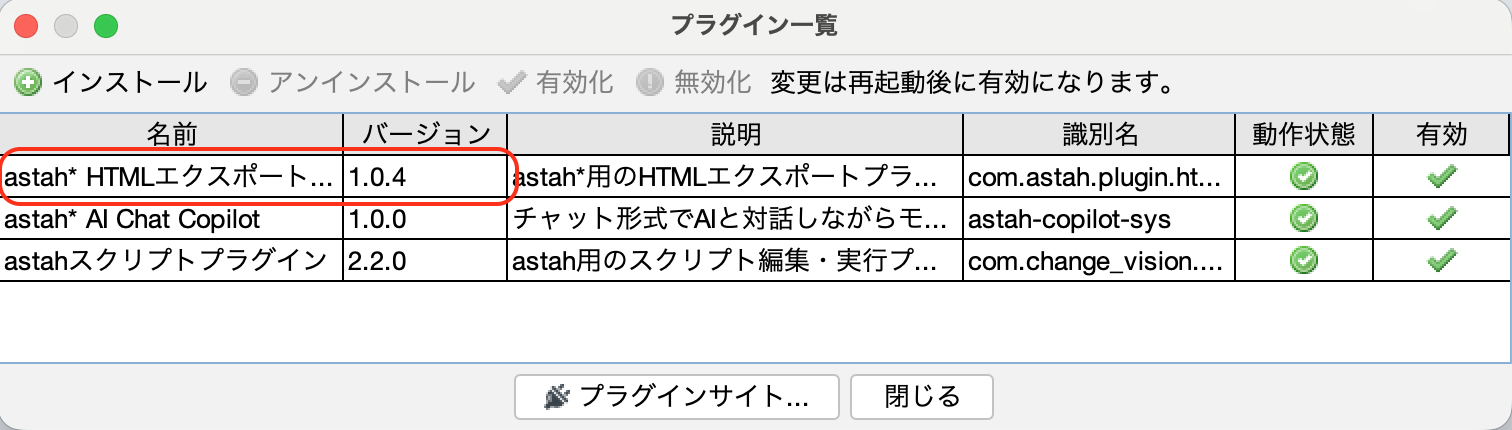

  4. メニューバー [プラグイン] → [インストール済みプラグイン]を押下し、本プラグインのバージョンが最新版であれば、インストール完了です。

Ver.10.0以前をご利用の方へ


Ver.10.0以前をご利用の方は、本プラグインは同梱されておりません。インストールしてください。

  1. 上記Downloadボタンからダウンロードします。
  2. astah*を起動し、ダウンロードした.jarファイルを、astah*図上にドラッグ＆ドロップします。
  3. プラグイン概要のダイアログが表示されるので[はい]を選択します。
  4. 次に表示されるメッセージに従ってastah*を再起動します。
  5. [ツール]配下に、[HTMLエクスポート]メニューが追加されていれば、インストールは完了です。

利用方法

  1. astah*プロジェクトを開きます。

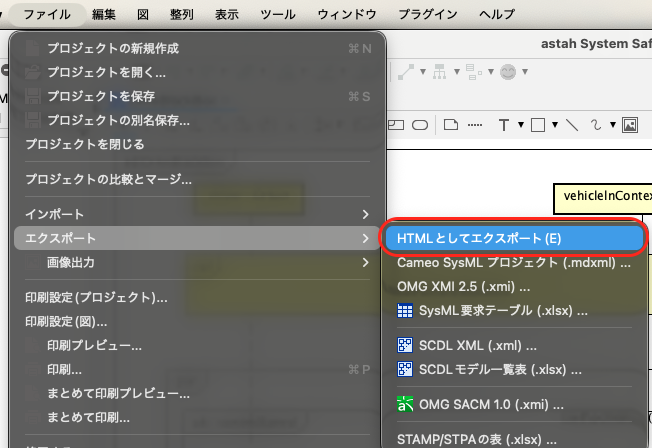

  2. メニュー [ファイル] - [エクスポート] - [HTMLとしてエクスポート] をクリックします。

    ※ Ver.10.0以前では、メニュー [ツール] - [HTMLエクスポート] - [HTMLとしてエクスポート] をクリックします。
  3. 保存先を指定し、エクスポート名を入力して[保存]ボタンをクリックします。
  4. エクスポートが完了するとダイアログボックスが開きます。[はい]を選択すると、HTMLドキュメントがブラウザで開きます。
    または、指定した保存先にある index.html を直接開いてください。
    サイドバー: モデルがツリー形式で一覧化されます。
    詳細: サイドバーで各項目をクリックすると、右部に詳細が表示されます。


フィルタリング

項目のフィルタリングが可能です。
フィルタリング窓に <query> または type=<filterType> <query> を入力します。
フィルタリング窓に何も入力しない場合、すべてのアイテムが表示されます。




ダークテーマで表示

index.html をテキストエディターで開き、htmlタグに data-bs-theme="dark" を追加します。
