はじめに
astah*のプラグイン機構は、astah*に自作機能を追加し、機能拡張を実現する仕組みです。プラグインを作成することで、メニューや拡張ビューなど、 astah*のGUIに独自のコンポーネントを追加できます。本チュートリアルでは、サンプルを中心にプラグインの作り方を紹介します。尚、本チュートリアルは、下記環境バージョンを使って作成しました。
| ソフトウェア | バージョン |
| OS | Windows10, Ubuntu Linux 11.10 |
| Java | Oracle JDK7 |
| astah* | professional, UML, community 6.8, SysML 1.1 |
| Eclipse | 3.7.1 |
| IntelliJ IDEA | 11.1 |
astah* プラグイン機構の仕組み

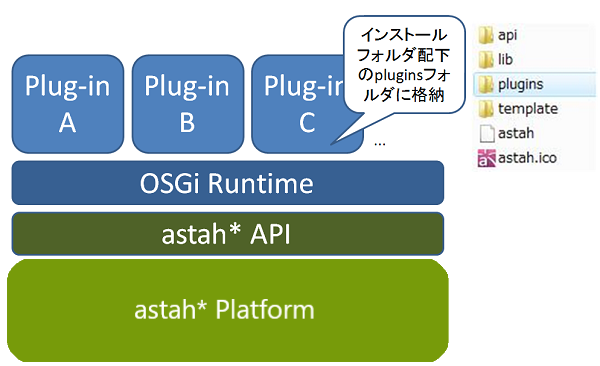

astah*のプラグイン機構は、起動時にastah*インストールフォルダ配下のpluginsフォルダにあるプラグインファイルをロードします。プラグインは、OSGi Bundle形式のjarファイルである必要があります｡
プラグインの開発中､プラグインフォルダ配下にコピーしなくても良いよう、また、Bundleへのパッケージングを自動的に行うなど、開発を楽にする開発環境を用意しています。
それでは早速astah*のプラグイン開発環境を構築してみましょう。
開発環境の構築
astah*のプラグイン開発環境として、astah* Plug-in SDKを配布しています。
この astah* Plug-in SDKは、Maven3をベースにカスタマイズしたものです。ここではastah*のプラグインの開発環境を構築しましょう。
なお、プラグイン開発環境のシステム要件は、astah*に準じます。
まず配布されているPlug-in SDKを適当なフォルダに展開します。次に以下に挙げる環境変数を設定します。
・環境変数「ASDK_HOME」を追加し、展開したフォルダを指定する
例: set ASDK_HOME=C:\dev\astah-plugin-SDK-1.0
・環境変数「PATH」にastah* Plug-in SDKの実行ファイルがある「%ASDK_HOME%\bin」フォルダを追加する(Linux/Mac OSXでは「$ASDK_HOME/bin」)
例: set PATH=%ASDK_HOME%\bin;%PATH%
以上の作業が終了したら、次のコマンドを入力してみましょう。
> asdk
以下のような出力が得られれば､astah* Plug-in SDKのインストールは完了です。
> astah* Plug-in SDK version: 1.0
次に、任意のテキストエディタで%ASDK_HOME%¥conf¥settings.xmlを開きます。
初期設定では、astah* professionalのWindows環境が有効になっています。
使用するエディションとOSに対応するidのprofileを有効にしてください。必要があればパスも変更します。
<profile> <id>astah-professional-windows</id>
<!-- このIDの[professional]はastahのエディション、
[windows]はosです --> <activation> <activeByDefault>false</activeByDefault> <file> <exists>
C:/Program Files/astah-professional/astah-pro.jar
</exists> <!--- ココ --> </file> </activation> <properties> <astahPath>
C:/Program Files/astah-professional
</astahPath><!--ココ --> <astahEdition>professional</astahEdition> </properties> <pluginRepositories> <pluginRepository> <id>local_astah_repository</id> <name>Local Astah* Plugin Repository</name> <url>file://${env.M2_HOME}/repository/</url> <layout>default</layout> <snapshots> <enabled>true</enabled> </snapshots> <releases> <updatePolicy>never</updatePolicy> </releases> </pluginRepository> </pluginRepositories> </profile>
次にastah* Plug-in SDKからastah*が起動できることを確認するために、下記のコマンドを入力してみましょう｡
> astah-launch
うまく行くと、お使いのastah*が起動します。
Return code is: 501, ReasonPhrase:HTTPS Required
あるいは
Could not transfer artifact xxx from/to central
等のエラーが発生する場合があります。
その場合は、こちらのエラー対応方法をご確認ください。
プラグインを作ろう！
作成したプラグインをastah*にインストールする
作成したプラグインは、astah*プラグインプロジェクトにあるtargetフォルダの中に[artiactId]-[version].jarという名前で生成されています。この.jarファイルを、astah*インストールフォルダ\pluginsへコピーすればインストールは完了です。 プラグインがインストールされたかどうかの確認は、astah*の[ヘルプ]-[プラグイン一覧]を開いて確認します。
※astah* バージョン7.2から[プラグイン一覧]の開き方が変わりました。
プラグインをリリースする
プラグインのリリース前に、開発したastah*のバージョンと、動作対象エディションを設定しておきましょう。設定を行うと、対象外のastah*環境では、プラグインを起動しなくなります。
pom.xmlを開き、<properties>タグのastah-versionとastah-editionに指定します。
<properties> <bundle.symbolicName>
com.change_vision.astah.sample
</bundle.symbolicName> <bundle.namespace>
com.change_vision.astah
</bundle.namespace> <plugin.install>true</plugin.install> <astah.version>6.6</astah.version> <astah.edition>all</astah.edition> </properties>
astah.versionには開発に利用したastah*のバージョンを書きましょう。空欄にした場合は、全てのバージョンが動作対象となります。astah-editionに指定するキー名は、下記の表を参照してください。
| Edition | Value |
| 全エディション対応 | 空欄、またはallか、* (astah.versionは1.1にしてください) |
| professional | pro、またはprofessional |
| UML | uml、またはUML |
| SysML | sysml |
| community | com、またはCommunity |
| think | think |
メニューID一覧
| Name | ID |
| ファイル | file |
| 編集 | edit |
| 図 | diagram |
| 整列 | alignment |
| 表示 | view |
| ツール | tool |
| ウィンドウ | window |
| ヘルプ | help |
| プロジェクトの新規作成 | file/new |
| テンプレートからプロジェクトの新規作成 | file/new_template |
| プロジェクトを開く | file/open |
| プロジェクトを保存 | file/save |
| プロジェクトの別名保存 | file/saveas |
| プロジェクトを閉じる | file/close |
| プロジェクトをマージ | file/import_model_by_uuid |
| 参照プロジェクト管理 | file/refer_model_management |
| プロジェクトの簡易比較 | file/compare_project |
| 印刷設定(プロジェクト) | file/print_setup |
| 印刷設定(図) | file/print_setup_dgm |
| 印刷プレビュー | file/print_preview |
| 印刷 | file/print |
| まとめて印刷プレビュー | file/preview_multi |
| 図をまとめて印刷 | file/print_multi |
| 終了する | file/exit |
| 編集を取り消す | edit/undo |
| 編集をやり直す | edit/redo |
| コピー | edit/copy |
| クリップボードにコピー | edit/copys |
| 貼り付け | edit/paste |
| スタイルのコピー | edit/style_copy |
| スタイルの貼り付け | edit/style_paste |
| モデルの削除 | edit/delete_from_model |
| 図からの削除 | edit/delete_from_diagram |
| 線のスタイル | edit/line_style |
| 共有表記 | edit/shared_style |
| アイコン変更 | edit/stereotype |
| 色の設定 | edit/set_color |
| 線色の設定 | edit/set_line_color |
| 文字色の設定 | edit/set_font_color |
| ステレオタイプ指定の色設定 | edit/stereotype_color |
| ダイアグラム上の検索 | edit/dgm_search |
| 全選択 | edit/select_all |
| 順序 | edit/arrange_depth |
| クラス図 | diagram/class_diagram |
| ユースケース図 | diagram/usecase_diagram |
| ステートマシン図 | diagram/state_chart_diagram |
| アクティビティ図 | diagram/activity_diagram |
| シーケンス図 | diagram/sequence_diagram |
| コミュニケーションズ | diagram/collaboration_diagram |
| コンポーネント図 | diagram/component_diagram |
| 配置図 | diagram/deployment_diagram |
| 合成構造図 | diagram/compositestructure_diagram |
| フローチャート | diagram/flow_chart_diagram |
| データフロー図 | diagram/data_flow_diagram |
| ER図 | diagram/er_diagram |
| CRUD | diagram/crud_diagram |
| マインドマップ | diagram/mind_map_diagram |
| 要求図 | diagram/requirement_diagram |
| 要求テーブル | diagram/requirement_table |
| 横の整列 | alignment/align_horizontally |
| 縦の整列 | alignment/align_vertically |
| サイズ揃え | alignment/align_size |
| 全図要素の自動レイアウト | alignment/auto_layout |
| 選択図要素の自動レイアウト | alignment/partial_layout |
| 標準の倍率にする | view/zoom |
| 拡大する | view/zoom_in |
| 縮小する | view/zoom_out |
| 全体表示 | view/fit_window |
| 前の図 | view/drop_down_back_list |
| 次の図 | view/drop_down_forward_list |
| プロジェクトビューの表示/非表示 | view/show_hide_project_view |
| プラグインビューの表示/非表示 | view/show_hide_plugin_view |
| ルック＆フィールの変更 | view/ui |
| 別名の表示 | view/alias |
| 図を画像ファイルに出力 | tool/export_image |
| HTML作成(javadoc) | tool/export_html |
| クラス一覧 | tool/export_csv |
| XML入出力 | tool/xmi |
| RTFドキュメント作成 | tool/export_rtf |
| マインドマップ | tool/mindmap |
| Java | tool/java |
| C# | tool/c_sharp |
| C++ | tool/c_plus |
| ER図 | tool/er |
| CRUD | tool/crud |
| 要求 | tool/requirement |
| トレーサビリティマップ | tool/traceability |
| テンプレートの設定 | tool/template |
| リンク切れハイパーリンクの検索 | tool/search_invalid_hyperlinks |
| ユーザー定義タグ付き値の反映 | tool/update_custom_taggedvalue |
| 外部ツール | tool/external_tool |
| モデル補正 | tool/correct_model |
| ライセンス設定 | tool/check_license |
| プロジェクト設定 | tool/project_property |
| システムプロパティ | tool/system_property |
| 閉じる | window/close_current |
| 左側のタブを全て閉じる | window/close_left |
| 右側のタブを全て閉じる | window/close_right |
| 他のタブを閉じる | window/close_other |
| 全て閉じる | window/close_all |
| 整列 | window/alignment |
| astah* ウェブサイト | help/jude_home |
| astah* コミュニティサイト | help/jude_community |
| astah* リファレンスマニュアル | help/jude_help |
| ようこそastah* professionalへ | help/welcome |
| バグ報告 | help/bug_info_community |
| サポートへの問い合わせ | help/jude_support_site |
| プラグイン一覧 | help/plugin_list |
| ソフトウェアの更新確認 | help/check_version |
| バージョン情報 | help/version |
SDKコマンド一覧
| Command | Description |
| asdk | バージョンを表示 |
| astah-generate-project | プラグインプロジェクトを生成 |
| astah-sysml-generate-project | astah* SysMLプラグインプロジェクトを生成 |
| astah-build | ビルドを実行 |
| astah-launch | プラグインファイルを読み込んでastah*を起動 |
| astah-debug | デバッグ用44000ポートを開いて起動 |
参考サイト
astah* APIについて
Mavenについて
astah* Plug-in SDKは内部でMavenを利用しています。 Mavenに関する設定や利用方法は下記のサイトを参照してください｡
