概要

• 最新バージョン: 0.8.2 (2014/05/28公開）
• 対応エディション: astah* professional、UML 6.8以降
• 対応XMIバージョン: UML 2.4.1形式とCMOF 2.4.1形式
• 開発者: 株式会社チェンジビジョン
• サポート：本プラグインはサポートサービスの対象外です
• ライセンス: Apache2.0
• 使用許諾: astah使用許諾契約書
  第7条(特記事項) astah* Plug-In に適用される追加条項適用

インストール

1. 上記Downloadボタンから、exportxmi-x.x.x.jar ファイルをダウンロードします。
2. .jarファイルを、astah*図上にドラッグ＆ドロップします。
3. プラグイン概要のダイアログが表示されるので[はい]を選択します。
4. 次に表示されるメッセージに従ってastah*を再起動します。


利用方法

1. astah*のプロジェクトを開く、または新規作成し、クラス等の出力対象のモデルを作成します

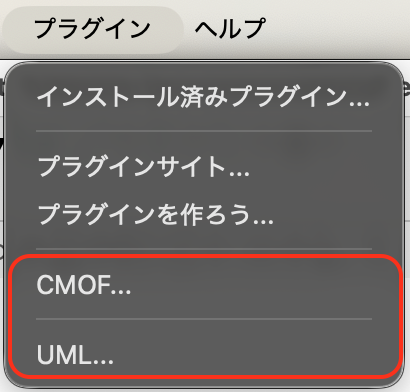

2. メインメニュー[ツール] - [XMI出力] - [UML]または[CMOF]を選択します。

3. XMIファイルの保存先等を指定し、[保存]ボタンをクリックします。

制限事項

出力対象モデル

• パッケージ(サブシステムはパッケージとする)、クラス、インタフェース、属性、操作、関連クラス、ノート(モデルに接続されたもの)、関連、依存、汎化、実現、使用依存
• ステレオタイプ、限定子は、出力対応していません

CMOF形式について

• CMOF 2.4.1のCMOF制約に基づき、以下のモデル変換を行いXMIを出力します。その他のCMOF制約はチェックしていません。
• プロパティのVisibilityをpublicに変換します。
• AggregationがAggregateの関連端をComposite(Shared)に変換します。
