テキストでUMLの各図を作成できるPlantUMLとastah*のモデルを相互に変換できるプラグインです。
※本プラグインは実験的に公開するもので機能は限定的です。

概要

最新バージョン：1.0.0（2025年8月1日公開）
対応エディション： astah* professional、UML 10.0以降
astah* PlantUML Plugin紹介ブログ
開発者: 株式会社チェンジビジョン
サポート：本プラグインはサポートサービスの対象外です
使用許諾: astah*使用許諾契約書
第7条(特記事項) astah* Plug-In に適用される追加条項適用

インストール

上記 Free Download ボタンからplantuml-plugin-x.x.x.jar ファイルをダウンロードします。
.jarファイルを、astah*図上にドラッグ＆ドロップします。
プラグイン概要のダイアログが表示されるので[はい]を選択します。
次に表示されるメッセージに従ってastah*を再起動します。

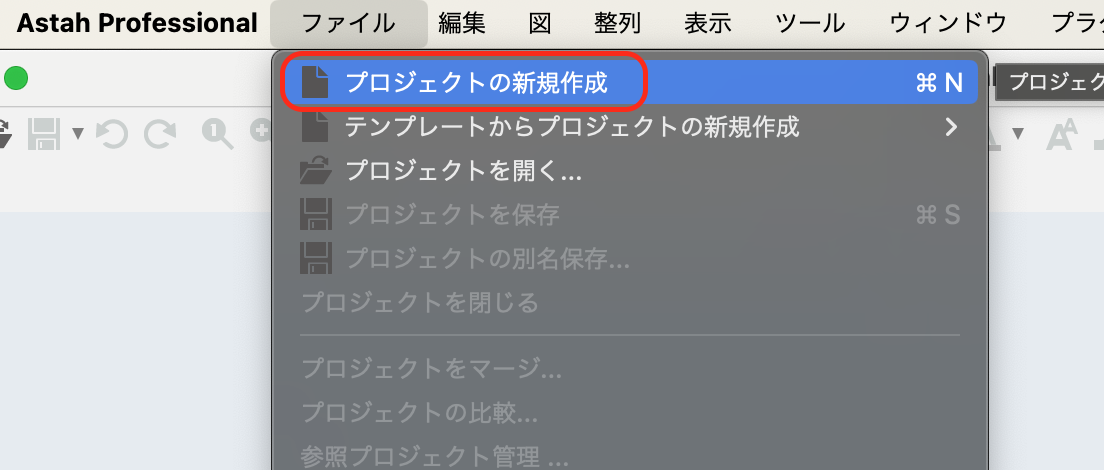

メニューの[ファイル] → [プロジェクトの新規作成]を選択して、プロジェクトファイルを作成するか、
既存の.astaファイルを開きます。

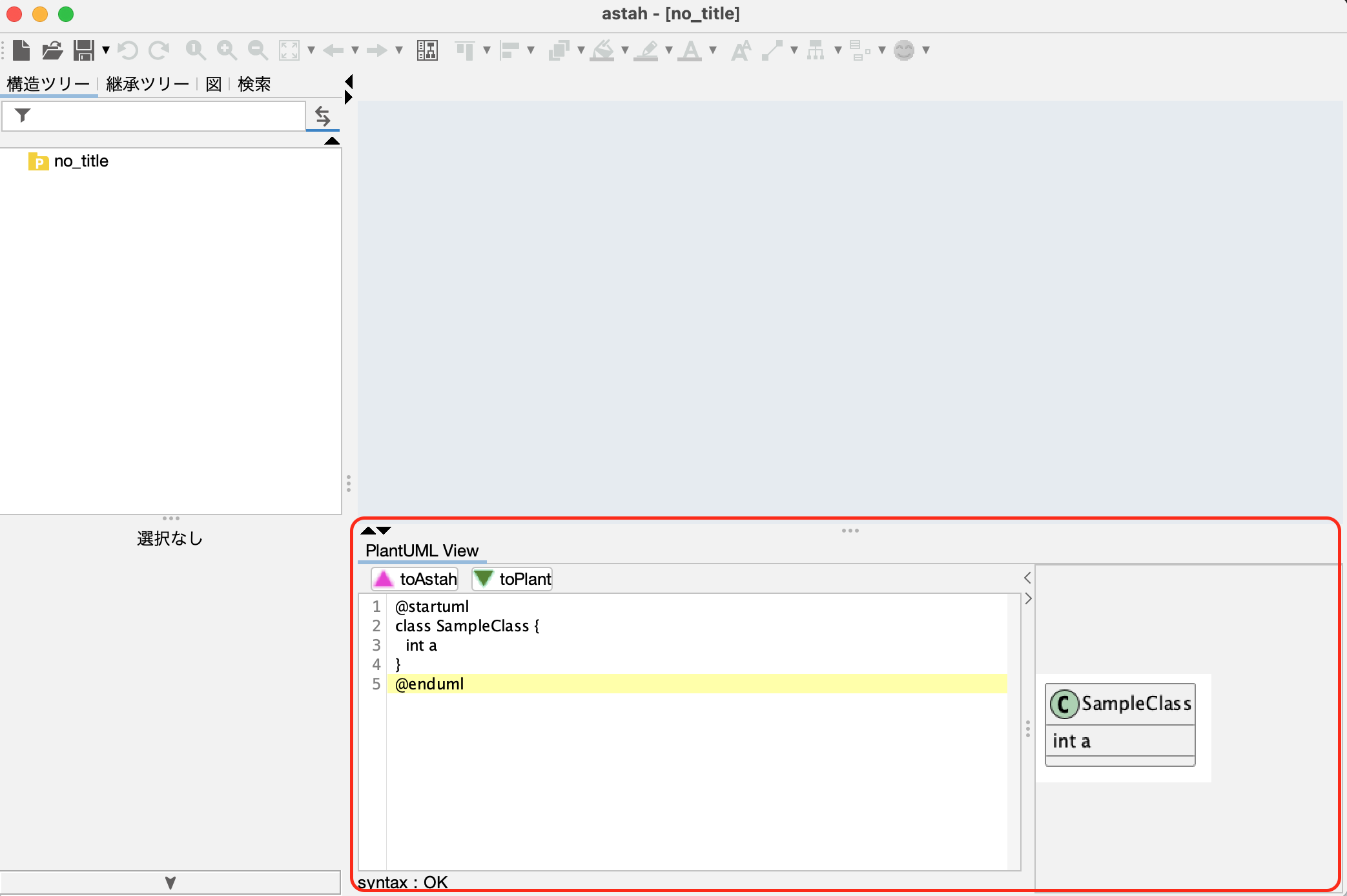

拡張ビューに [PlantUML View] が追加されていれば正常にインストール完了です。

※ 拡張ビューとは、追加のビュー領域です。ビュー上の「▲▼」ボタンを押下もしくは、

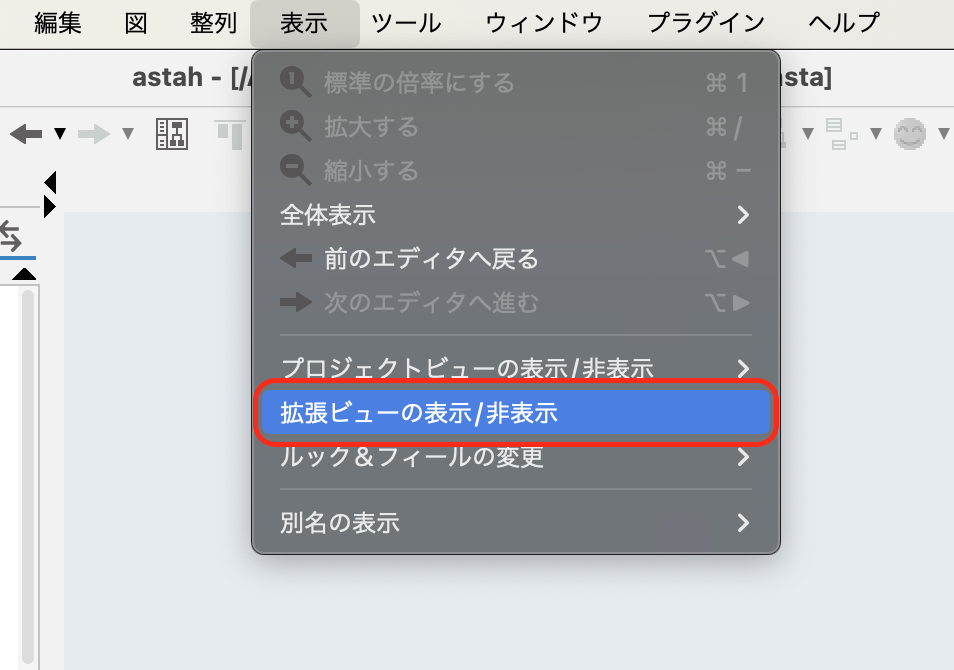

メニューの [表示] → [拡張ビューの表示/非表示] を押下することで、表示 / 非表示を切り替えられます。

利用方法（クラス図の場合）

既存のクラス図を開くか、クラス図を新規作成します。

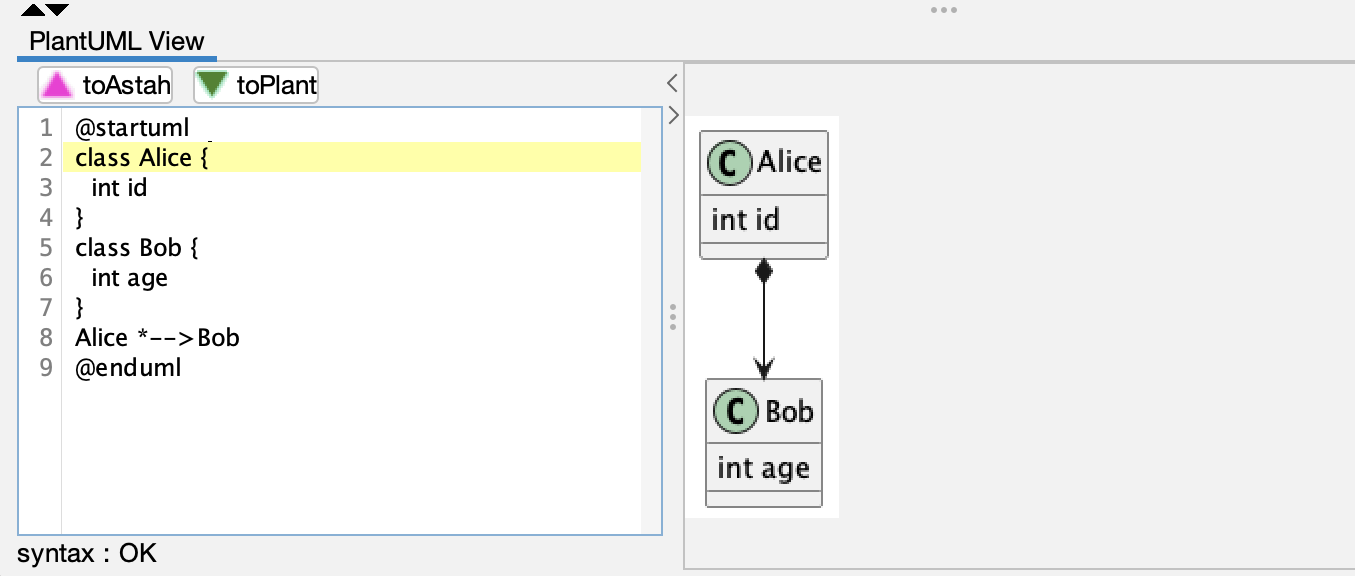

拡張ビューに表示される「PlantUML View」の左側にPlantUMLを記述すると、右側にプレビューが表示されます。

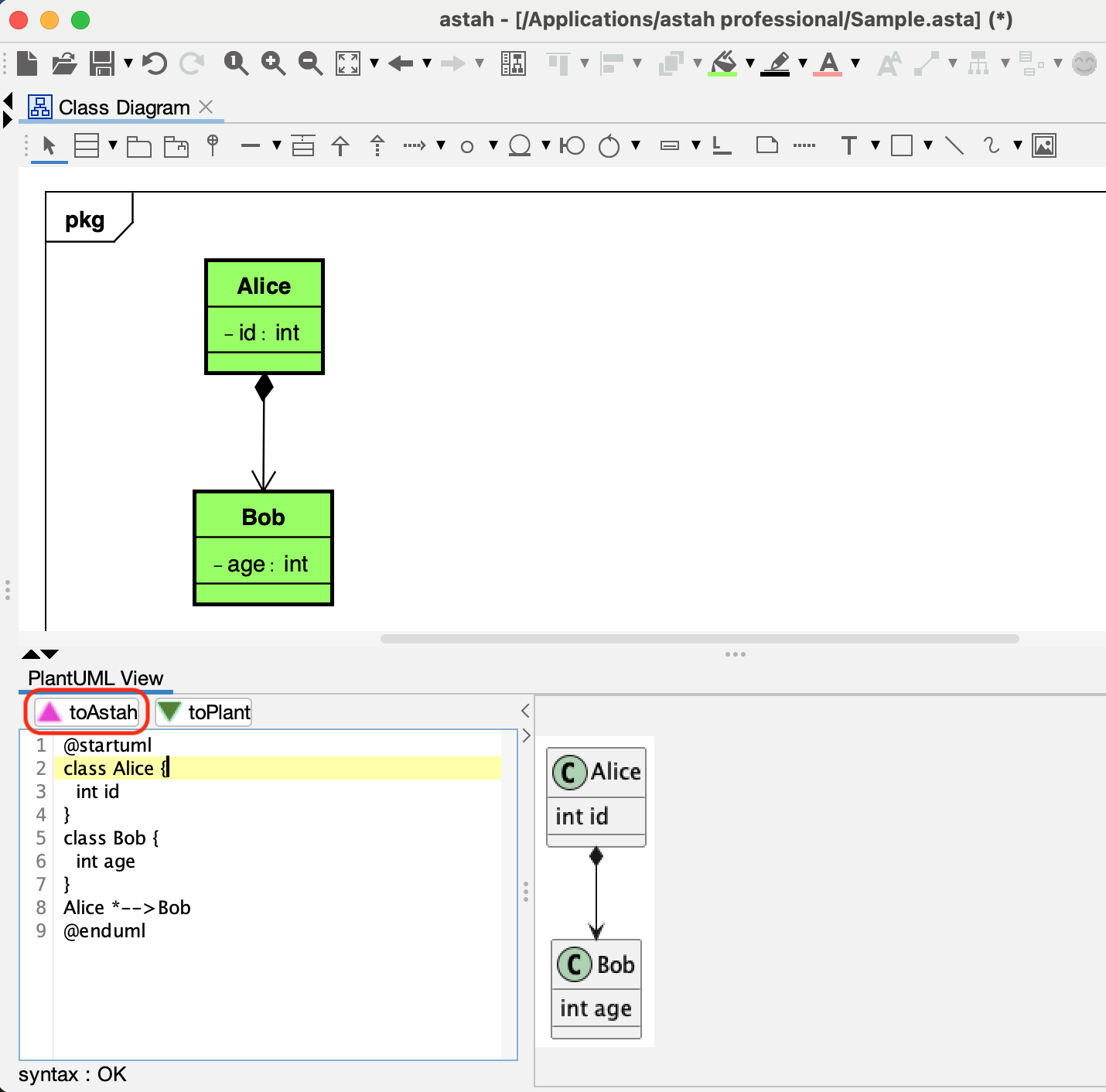

[PlantUML View] 左側のエディタ上部にある「toAstah」ボタンを押すとPlantUMLからastah*に変換します。

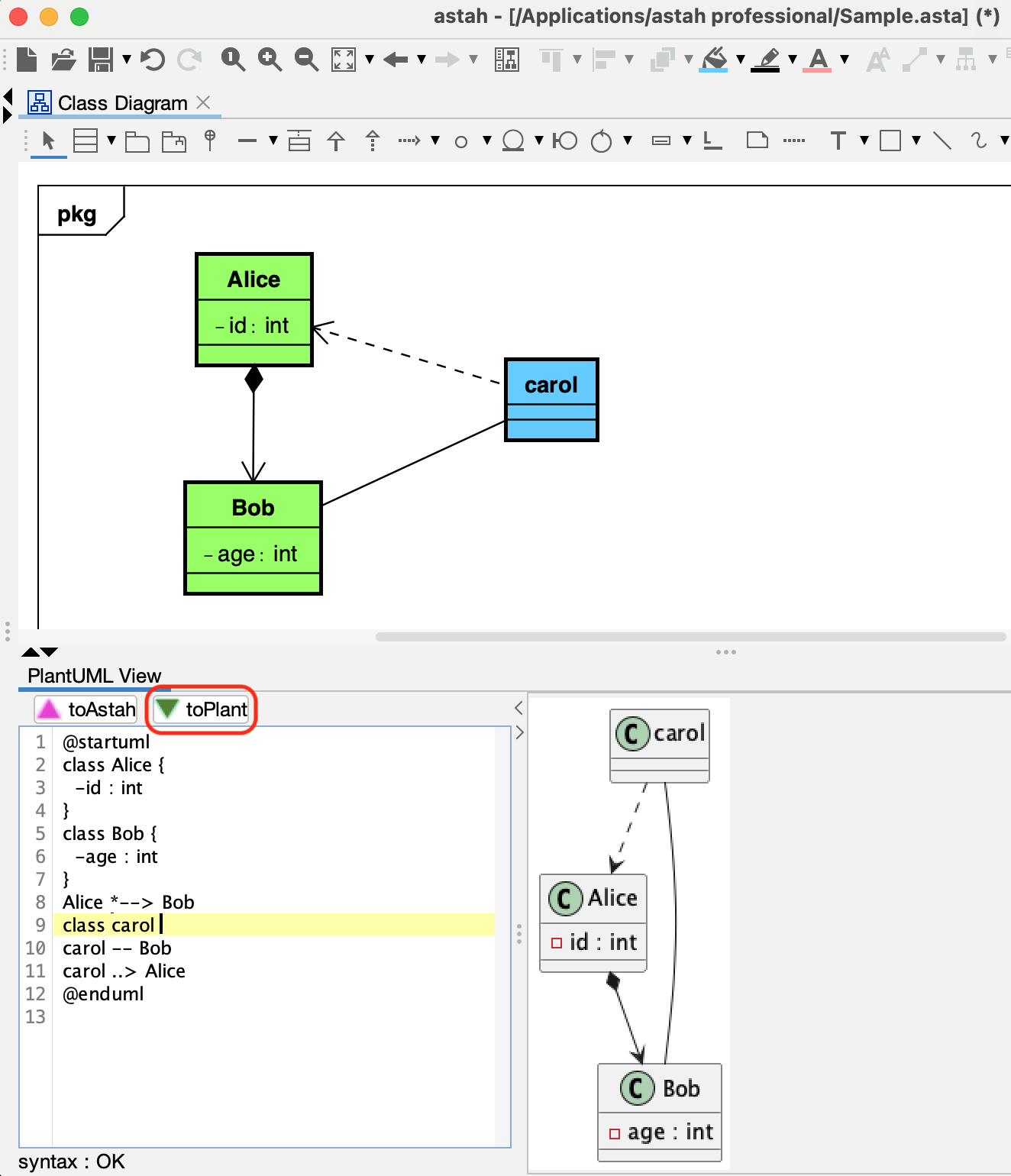

astah*からPlantUMLに変換する場合は、astah*で図を作成し「toPlant」ボタンを押してください。

詳しい利用方法は、ブログやGithubのReadmeをご参照ください。
