概要

• 最新バージョン：0.3.2（2026年10月1日）
• 対応エディション：astah* professional Ver.12.0以降
  Ver.11.0以前のバージョンでご利用する場合、プラグインバージョンが異なります。バージョン毎の対応表をご確認ください
• 開発者：Takaaki Teshima様 (Friend of Astah)
• サポート：GitHub Issue経由で、プラグイン開発者に直接ご報告ください

バージョン毎の対応表

astah* professionalのバージョンによって使用できるAstah Pro MCPのバージョンが異なります。お使いのastah* professionalに対応するバージョンをダウンロードしてください。

インストール方法

1. 上記 Free Download ボタンからastah-pro-mcp-x.x.x.jar ファイルをダウンロードします。
2. .jarファイルを、astah*図上にドラッグ＆ドロップします。
3. プラグイン概要のダイアログが表示されるので[はい]を選択します。
4. 次に表示されるメッセージに従ってastah*を再起動します。

5. メニューの [ファイル] → [プロジェクトの新規作成] を選択して、プロジェクトファイルを作成するか、
   既存の.astaファイルを開きます。

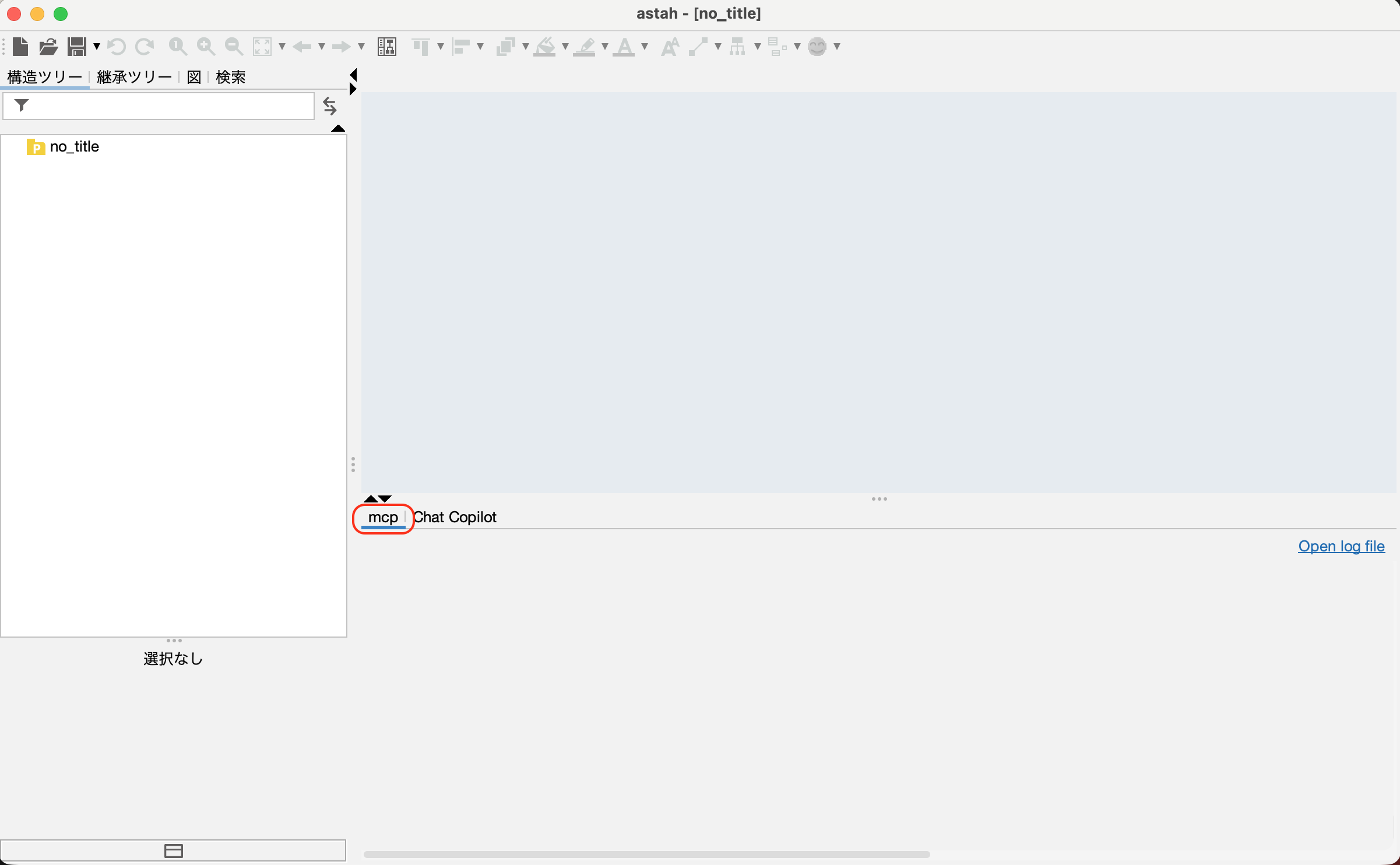

6. 拡張ビューに [mcp] が追加されていれば正常にインストール完了です。

   ※ 拡張ビューとは、追加のビュー領域です。ビュー上の「▲▼」ボタンを押下もしくは、
   メニューの [表示] → [拡張ビューの表示/非表示] を押下することで、表示 / 非表示 を切り替えられます。



使い方

1. astah* professionalを起動します
   ※一部のAIエージェントは起動時にMCPサーバーへ接続を試みるため、astah*を先に起動してください。
2. AIエージェントを起動します

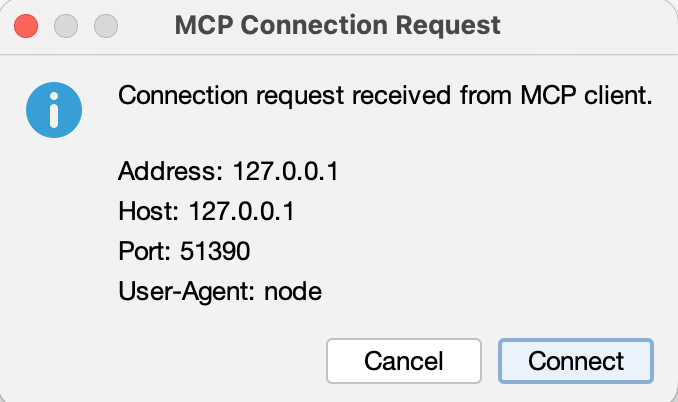

3. 初回接続時、astah*に接続リクエストダイアログが表示されます。内容を確認し [Connect] をクリックします。

4. AIエージェントへプロンプトを送信し、AIによるモデリングを開始できます。

詳細な手順は、プラグイン開発者のドキュメントをご確認ください。

ツール呼び出しモード（Ver.0.3.0以降）

Astah Pro MCP Ver.0.3.0では、新たに「Programmatic Tool Calling」の仕組みを試験的に導入しました。

AIエージェントに公開するツールを整理・集約し、従来のDirect Tool Callingでは398種類あったツールを、Programmatic Tool Callingでは83種類に絞り込んでいます。これにより、AIエージェントが多数のツールから適切な操作を選択する際の負荷を抑えながら、astah*のモデルや図を操作できます。

従来のDirect Tool Callingも引き続き利用可能です。特別な理由がない場合は、Programmatic Tool Calling（ポート 8888）をご利用ください。

対応AIエージェント

• Claude Code
• Codex CLI
• Grok Build
• Antigravity CLI
• Cursor IDE
• Antigravity IDE
• Kiro IDE

上記のAIエージェントはテスト済みですが、動作を保証するものではありません。開発者の経験では、UMLモデリングにおいてはClaude Codeが最も優れており、次いでCodex CLIが優れた結果を示しています。

各AIエージェントの詳細な設定手順については、開発者のドキュメントにある「AIエージェントの設定」の手順に従ってください。

対応図

以下の図を閲覧・編集できます。

• クラス図
• シーケンス図
• アクティビティ図
• ステートマシン図
• ユースケース図
• マインドマップ
• 要求図
• 合成構造図（一部制限あり）
• コミュニケーション図（参照のみ）
• ER図（参照のみ）

使用例

• AIを使ってシステム設計を行い、astah*上でUMLモデルや図を自動生成
• astah*プロジェクト内のUMLモデルや図をAIに説明・分析させる
• UMLモデルからソースコードを生成（またはその逆）
• 手書きスケッチ画像からUML図を作成
• モデル名を指定してSVG画像を生成し、図上に自動配置
• AIの回答をマインドマップへ変換
• AIエージェントが開発ワークフロー全体をUMLモデルで設計しながら進める（例：Superpowers-UML）

デモ動画

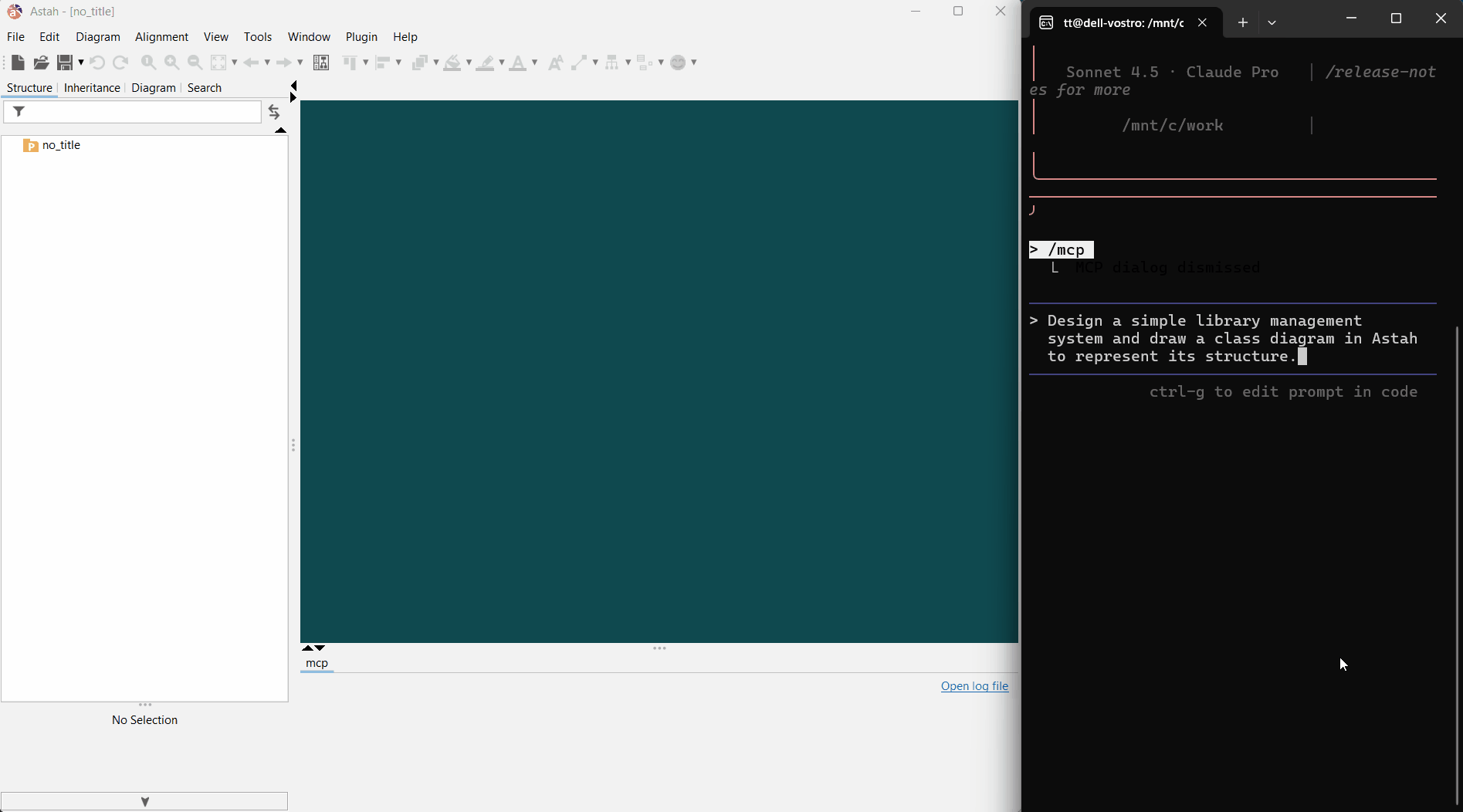

以下の動画では、Claude Code がシンプルな図書管理システムを設計し、
クラス図・シーケンス図・アクティビティ図を作成する様子を紹介しています。（※再生速度は5倍）

プロンプト：シンプルな図書管理システムを設計し、その構造を表すクラス図をastah*で作成してください。

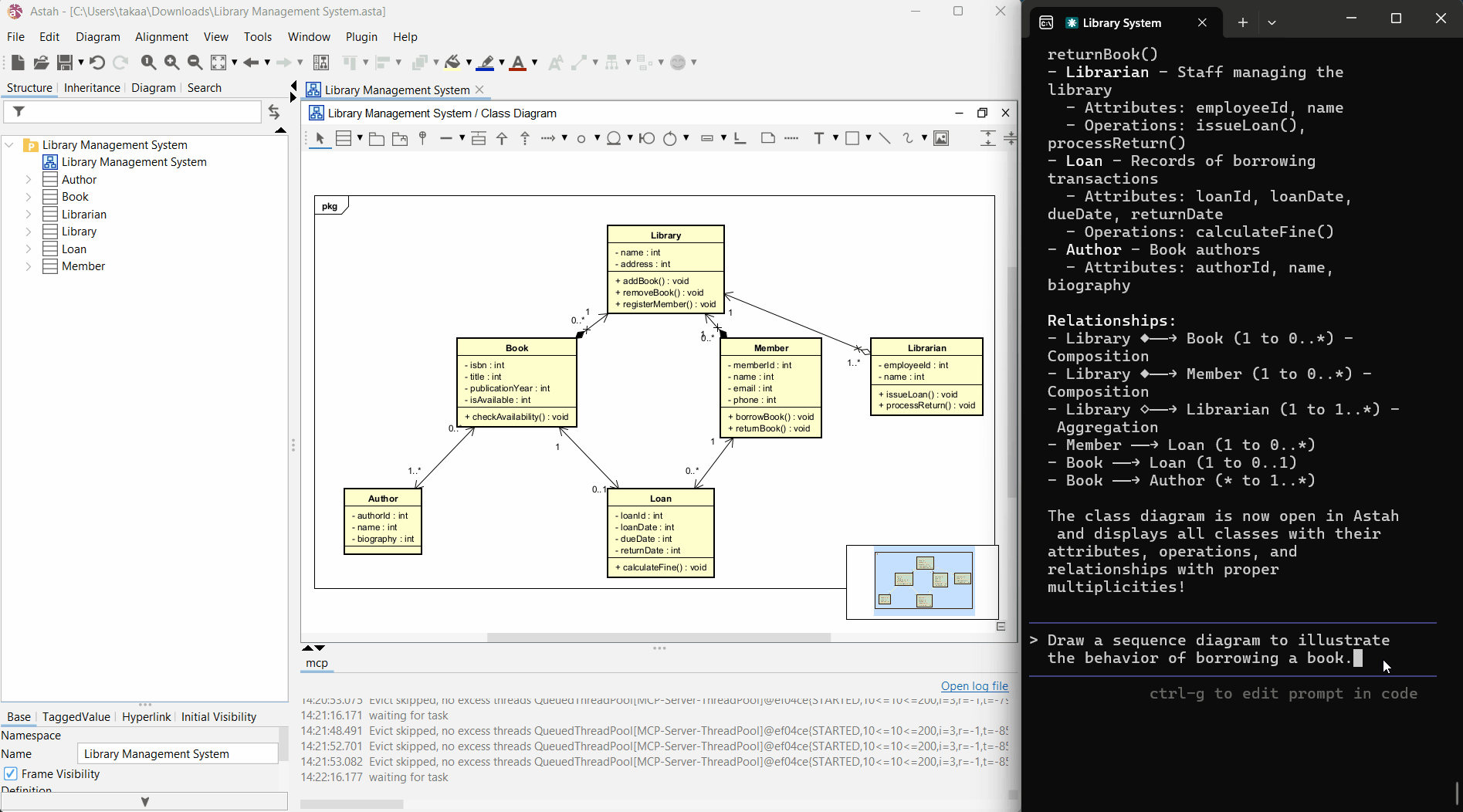

プロンプト：本を借りる処理の振る舞いを表すシーケンス図を作成してください。

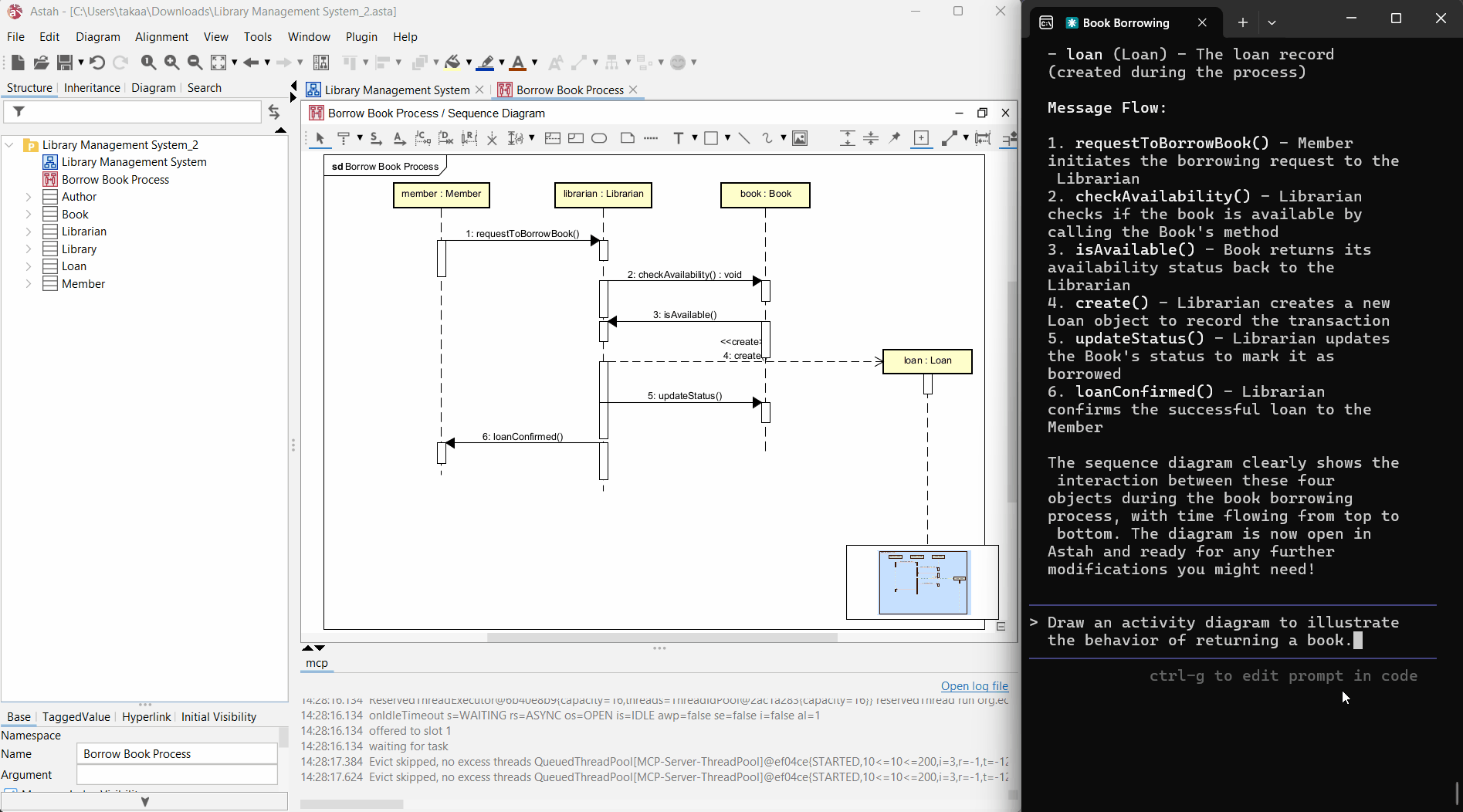

プロンプト：本を返却する処理の流れを表すアクティビティ図を作成してください。

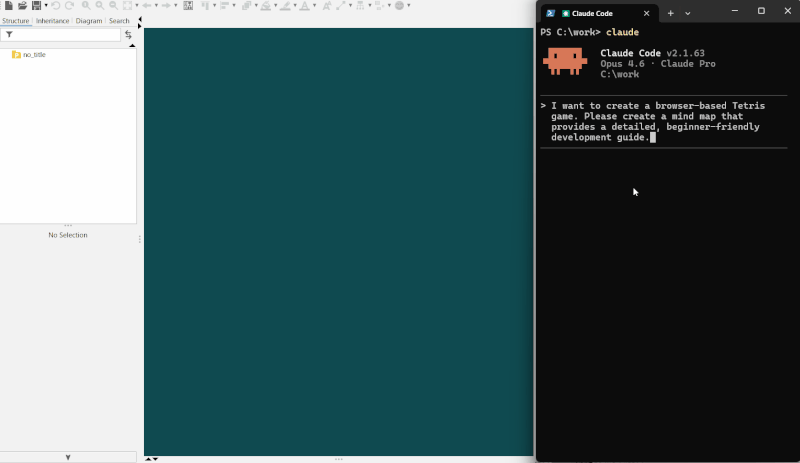

以下の動画では、AIの回答をマインドマップに変換している様子を紹介しています。（※再生速度は20倍）

プロンプト：ブラウザベースのテトリスゲームを作りたいです。
初心者にも分かりやすい詳細な開発ガイドを提供するマインドマップを作成してください。

※ デモ動画や技術的な使用方法については、GitHubのREADMEをご参照ください。

注意事項

このプロジェクトは現在、実験的な段階です。設計や実装は将来変更される可能性があります。

• astah*のプロジェクトデータやログは、接続したAIエージェントと共有されます。 機密情報が含まれる場合は、利用を控えるか適切な対策を行ってください。
• MCPサーバーはモデルや図を変更できるため、Gitなどのバージョン管理や定期的なバックアップを推奨します。
• 一部のモデル / 図のプロパティは、現在のAPIでは表示・編集できない場合があります。その場合は、astah*のGUIから変更してください。
• トークン節約機能は実装されていません。想定外の費用を避けるため、定額のAIサービスプランの利用を推奨します。
• AIが生成する内容には、UMLモデルの誤解やエラーが含まれる可能性があります。
• AIサービスや外部アプリケーションを通じてastah*を操作する場合でも、有効なライセンスを所有し、自己利用の範囲内で使用する必要があります。

その他、外部サービスとの連携についてはこちらをご覧ください。

関連プラグイン

• Superpowers-UML
  AIエージェントにソフトウェア開発ワークフローを順守させる Agent Skills セット「Superpowers」をベースに、UMLモデルによる設計を組み込んだClaude Code向けプラグインです。Claude Code と Astah Pro MCP を組み合わせ、AIエージェントがUMLモデルを作成・編集しながら開発を進めるワークフローを実現します。
  • 動作要件：Claude Code、astah* professional Ver.11以降、Astah Pro MCP Ver.0.2.0以降
• AI-DLC-UML
  「AI-DLC（AI-Driven Development Life Cycle）」をベースに、UMLモデリングへ対応したAI駆動型ソフトウェア開発ワークフローです。AIエージェントと UML を組み合わせることで、設計成果物とコードの整合性を維持しながら、効率的な設計・実装・開発を実現します。
  • 動作要件：Claude Code、Codex CLI、Gemini CLI、astah* professional Ver.11以降、Astah Pro MCP Ver.0.2.2以降
