Bookmarks プラグイン
ライセンス : Apache2.0
Free Download

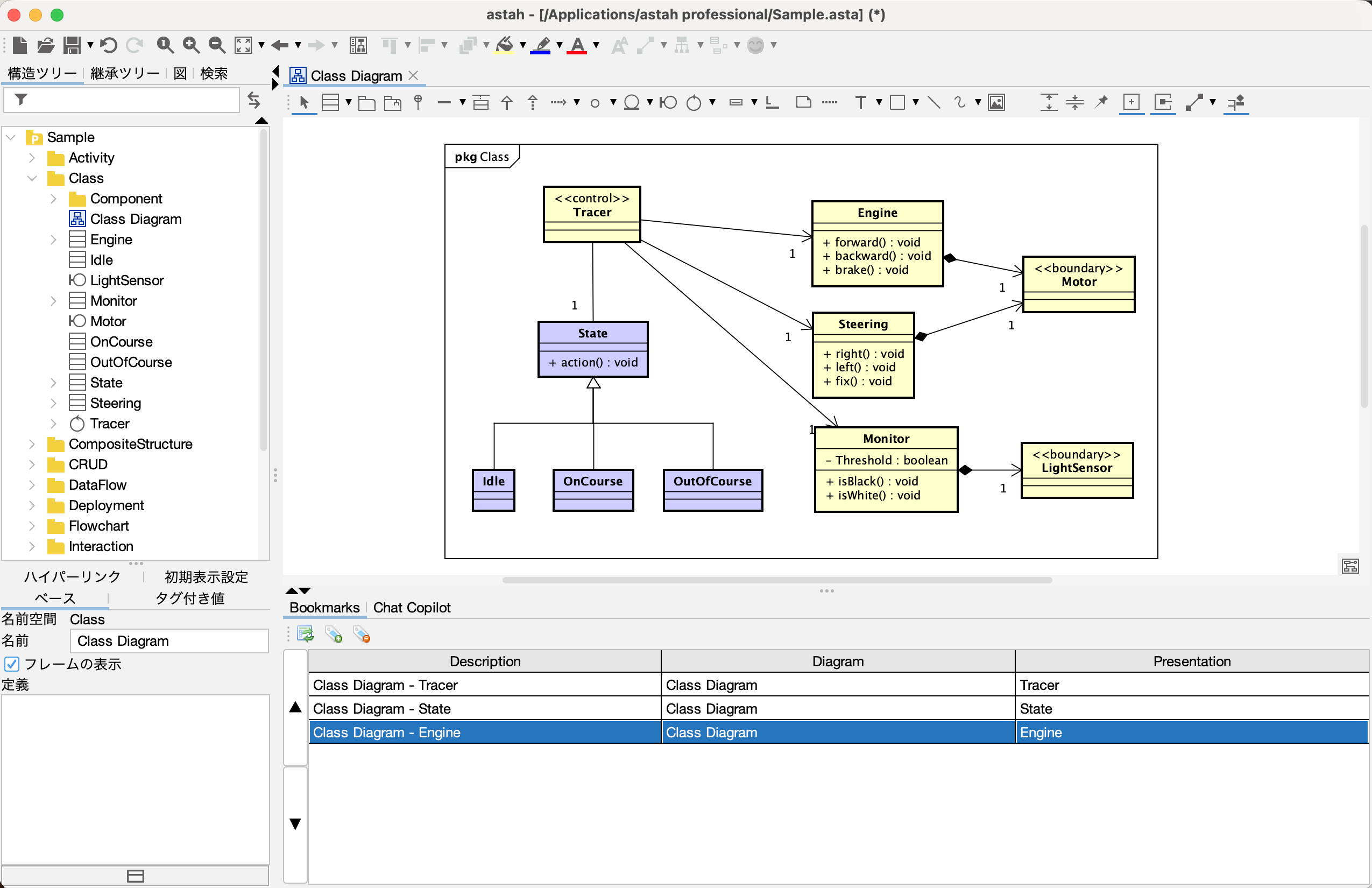

astahで描画した図の要素(クラス、ノートなど)にブックマークを付けることで、ワンクリックでダイアグラムエディタ中央に表示できます。 見せたいモデルに素早くフォーカスを当てる事ができるので、ディスプレイに図を映して、複数名で図をレビューする際に、特に便利です。
概要
最新バージョン: 0.9.6 (2014/8/20公開)
対応エディション: astah* professional, UML 6.6以降、astah* SysML 1.2以降, astah* GSN 1.0以降
サポートサービスの対象外です。
インストール
エディションごとにインストール方法が異なります。お使いのエディションを選択してください。
astah* professional, UML へインストール
上記Downloadボタンから bookmarks-x.x.x.jar ファイルをダウンロードします。
.jar ファイルを、astah*図上にドラッグ&ドロップします。
プラグイン概要のダイアログが表示されるので[はい]を選択します。
次に表示されるメッセージに従ってastah*を再起動します。
※[プラグイン]メニューは、バージョン7.2以降のみに存在します。
7.1以前をご利用の方はこちら。
プロジェクトを開くと、下部の拡張ビューに [Bookmarks]ビューが追加されていればインストールは完了です。
では、プラグインを使ってみましょう。
利用方法
をご参照ください。
astah* SysML へインストール
上記Downloadボタンから bookmarks-x.x.x.jar ファイルをダウンロードします。
メインメニューから[ヘルプ] - [プラグイン一覧]を選択します
プラグイン一覧ダイアログが開きます。[インストール]ボタンを押して、ダウンロードした.jarファイルを選択します。
次に表示されるメッセージに従ってastah*を再起動します。
プロジェクトを開くと、下部の拡張ビューに [Bookmarks]ビューが追加されていればインストールは完了です。
では、プラグインを使ってみましょう。
利用方法
をご参照ください。
astah* GSN へインストール
astah*を起動している場合は、終了します
上記Downloadボタンから bookmarks-x.x.x.jar ファイルをダウンロードして、下記のディレクトリに保存します。
<ユーザホーム>/.astah/gsn/plugins
astah*を再起動してプロジェクトを開きます。下部の拡張ビューに [Bookmarks]ビューが追加されていればインストールは完了です。
では、プラグインを使ってみましょう。
利用方法
をご参照ください。
利用方法
クラス図のクラスや、ステートマシン図の状態などを選択します。
Bookmarksビューの「Add bookmark」ボタンをクリックすると、一覧に追加されます。
追加された行を選択すると、ブックマークの付いた要素がダイアグラムエディタの中央に表示されます。
ブックマークを削除するときは、一覧で選択して[Remove bookmark]ボタンをクリックします。
TIPS
ブックマークデータは、プロジェクトファイルを保存する際、.astaファイルに保存されます。
Desctriptionを任意で編集できます。セルをダブルクリックするか、セルを選択してEnterキーを押します。
Bookmarksビューの左端にある上下の三角ボタンで、ブックマーク行の並び順を入れ替えられます。
順序を変更したい行を選択して、三角ボタンをクリックするか、ショートカットキー[Ctrl + ↑]/[Ctrl + ↓]を使います。
[Refresh]ボタンをクリックすると、一覧表を更新できます。ブックマークを付けたモデルが図上から削除されている場合、ブックマーク一覧からも削除されます。
