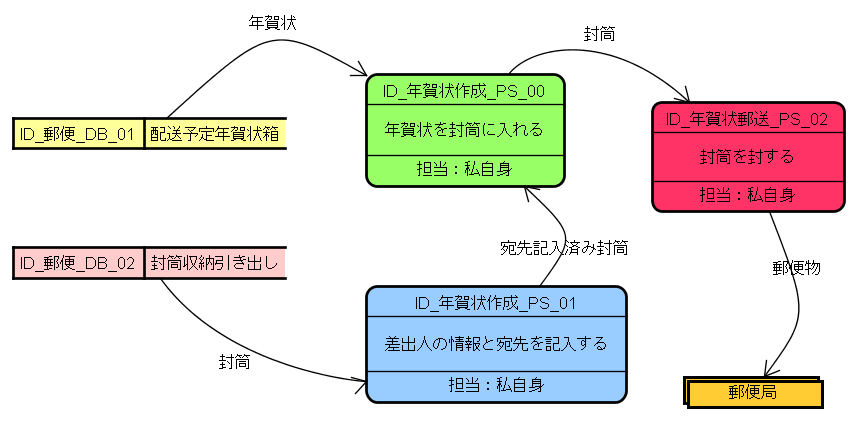

作成する

• メインメニュー[図] - [データフロー図]から[新規作成]または[テンプレートから作成]を選択する

• 構造ツリーで、ポップアップメニューから作成する

図の表記を切り替える

astah*では、デマルコ式とゲーン/サーソン式の2つの記法に対応しています。
表記を切り替える方法は3つあります。

• 図上を右クリックして[図の表記]から

• 構造ツリーのDFDのポップアップメニューから

• DFDのプロパティビューから


TIPS: デフォルトの表記を指定する

システムプロパティで、デフォルトの表記を指定できます。

データフロー図のツールパレット

デマルコ式

ゲーン/サーソン式

デマルコ式	ゲイン/ サーソン式	ボタンの名称と内容
		外部エンティティ
		プロセス
		データストア
		アンカー
		データフロー
		データフロー (双方向)
		その他は 共通のツールボタンをご確認ください。

外部エンティティ

ツールパレットの[外部エンティティ]を選択して図上をクリックします。
外部エンティティの表記は、図上に1つある場合と複数存在する場合で異なります。

単数の場合 (デマルコ式、ゲイン/サーソン式）

一つの図上に複数存在する場合 (デマルコ式、ゲイン/サーソン式）

プロセス

プロセスを作成する

プロセスを作成する方法は2つあります。

1. データフロー図上をダブルクリックする
2. ツールパレットで[プロセス]を選択して、図上をクリックする

TIPS: プロセスを自由変形する。

プロセスの形状は、縦幅や横幅をそれぞれ自由に変えることができます。

IDを追加する

プロセスにIDを追加する方法は2つあります。

1. 図上で、プロセスの上部をダブルクリックして入力する

2. プロセスプロパティの[ベース]タブ、プロセス欄から追加する

担当者を追加する

プロセスに担当者を追加する方法は2つあります。

1. 図上で、プロセスの上部をダブルクリックして入力する

2. プロセスプロパティの[ベース]タブ、担当者欄から追加する

データストア

ツールパレットの[データストア]を選択して図上をクリックします。
データストアの表記は、図上に1つある場合と複数存在する場合で異なります。

単数の場合 (デマルコ式、ゲイン/サーソン式）

一つの図上に複数存在する場合 (デマルコ式、ゲイン/サーソン式）

アンカー

アンカーは別の図にあるプロセスに接続するデータフローを表現するために使います。

データフロー

データフローを作成する

ツールパレットの[データフロー]を選択して図上をクリックします。

ERエンティティに変換する

構造ツリーでエンティティのポップアップメニューから[ERエンティティに変換]を選択して、[ERモデル変換ダイアログ]で必要なオプションにつけて変換します。
詳細は、こちらを参照ください。

階層表をExcel出力する

データフロー図の階層表をExcelに出力することができます。 構造ツリーでデータフロー図のポップアップメニューから[データフロー図(DFD)階層表をExcelファイルに出力]を選択します。

(例) 階層表

階層構造をツリー形式で表示する

データの流れを表現するデータフロー図の階層構造を階層ツリーで表示することができます。階層ツリーの表示は、[システムプロパティ] - [プロジェクトビュー]にて [階層ツリーを表示する]オプションを有効にして、astah*を再起動します。
