図の複製

1. 構造ツリー上の図/モデルのポップアップメニューから[複製する]を実行します。

2. 複製された図/モデルは、複製元の図/モデル名に採番がついた形で構造ツリーに表示されます。図中にあるモデル(クラス、ユースケース等)は、複製元の図にあるものと共有されます。


クラス図を自動作成する

インポートしたパッケージなどからクラス図を自動生成できます。構造ツリー上で、パッケージ(モデル・サブシステム)のポップアップメニューから[クラス図を自動作成]を選択します。作成オプションは3つあります。

1. 概略 → 属性/操作を表示せずに図を作成します
2. 詳細 → 属性/操作を表示して図を作成します
3. サブパッケージを展開 → 配下のパッケージ内のモデルを表示して図を作成します

1. 概略

属性/操作を表示しないクラス図が生成されます。

2. 詳細

属性/操作を含めたクラス図が生成されます。

3. サブパッケージを展開

選択したパッケージ配下のパッケージ内のモデルを含めてクラス図を作成します。

---

AI コードリバースでクラス図を自動作成する

多様なプログラミング言語からAIがソースコードを分析し、クラス図を自動生成します。
※ 「AI コードリバース」は、astah* professional , UML Ver.11.0以降で利用できます。

1. astah*を起動し、[ツール] → [AIコードリバース] を選択します。

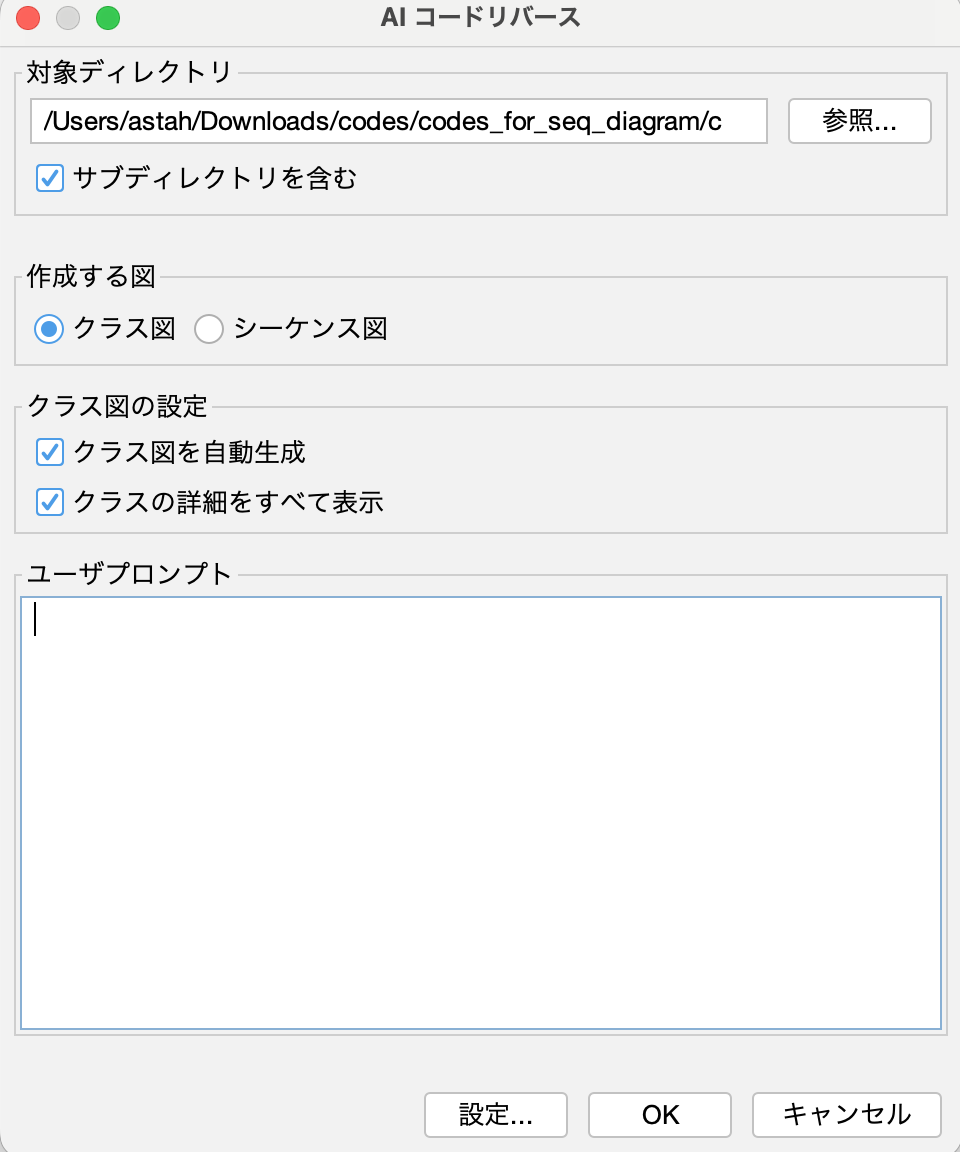

2. [対象ディレクトリ] にソースコードを含むディレクトリを選択します。
   （多言語混合プロジェクトも可能）
   ※ サブディレクトリを含める場合、チェックボックスにチェックを入れて下さい。

3. ラジオボタンで [クラス図] を選択します。
4. [クラス図の設定] 、[ユーザープロンプト] をそれぞれ設定します。
   • クラス図を自動生成
     • 各パッケージ/名前空間に対して自動的にクラス図を生成します。（大規模プロジェクトではオフ推奨、UMLモデル生成後に手動でモデルを選択してクラス図を自動生成可能）
   • クラスの詳細をすべて表示
     • 属性/操作を含めた、より詳細なクラス図を生成します。
   • ユーザープロンプト
     • カスタムプロンプトを入力します。（例：「すべての非publicメンバーを無視」）
5. [OK] ボタンを押下し、分析を開始します。

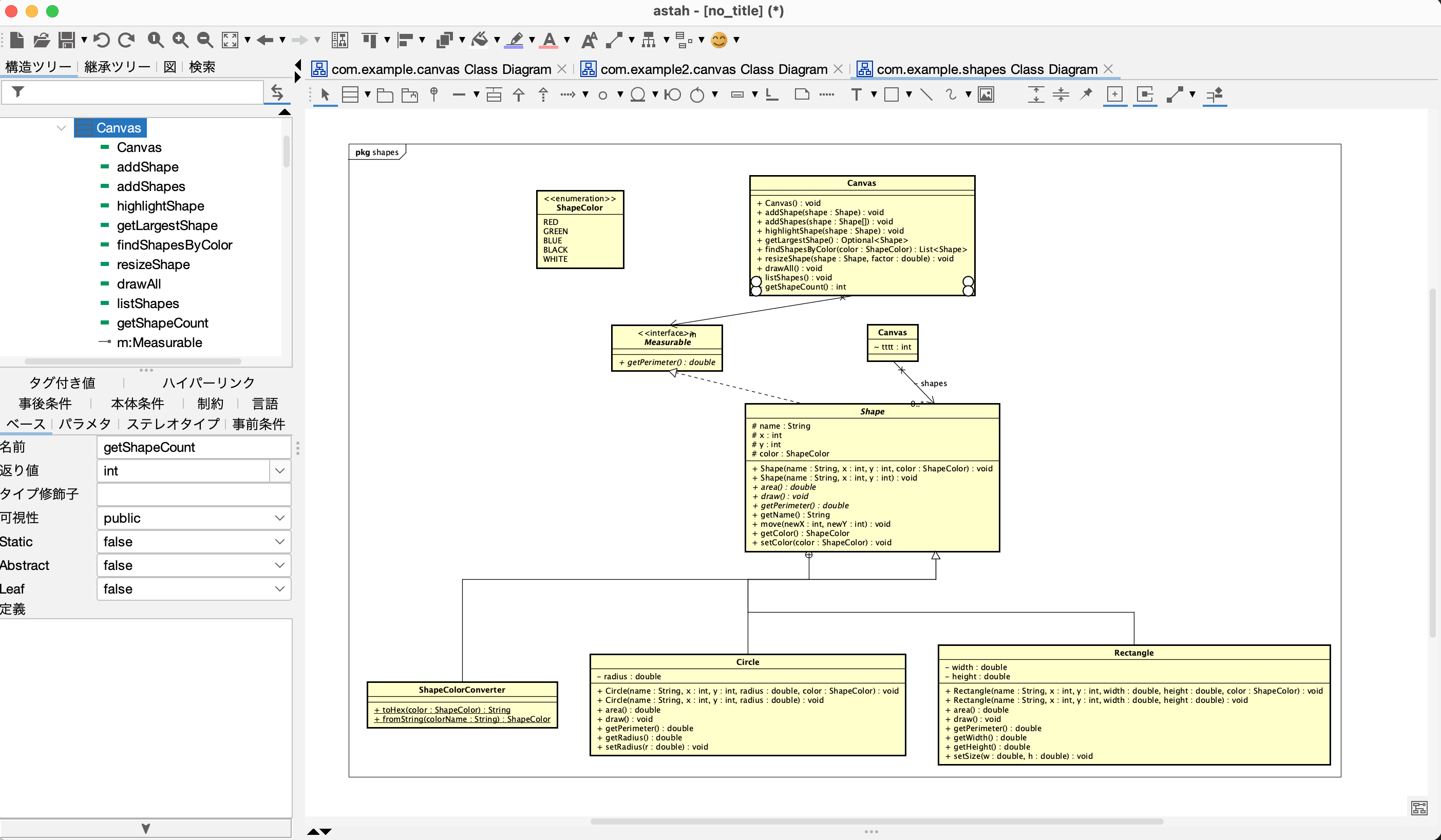

6. AIがコードを分析し、モデル（クラス、属性、操作、および継承、実装、関連付けなどの関係）を作成します。


---

AI コードリバースでシーケンス図を自動作成する

多様なプログラミング言語からAIがソースコードを分析し、シーケンス図を自動生成します。
※ 「AI コードリバース」は、astah* professional , UML Ver.11.0以降で利用できます。

1. astah*を起動し、[ツール] → [AIコードリバース] を選択します。

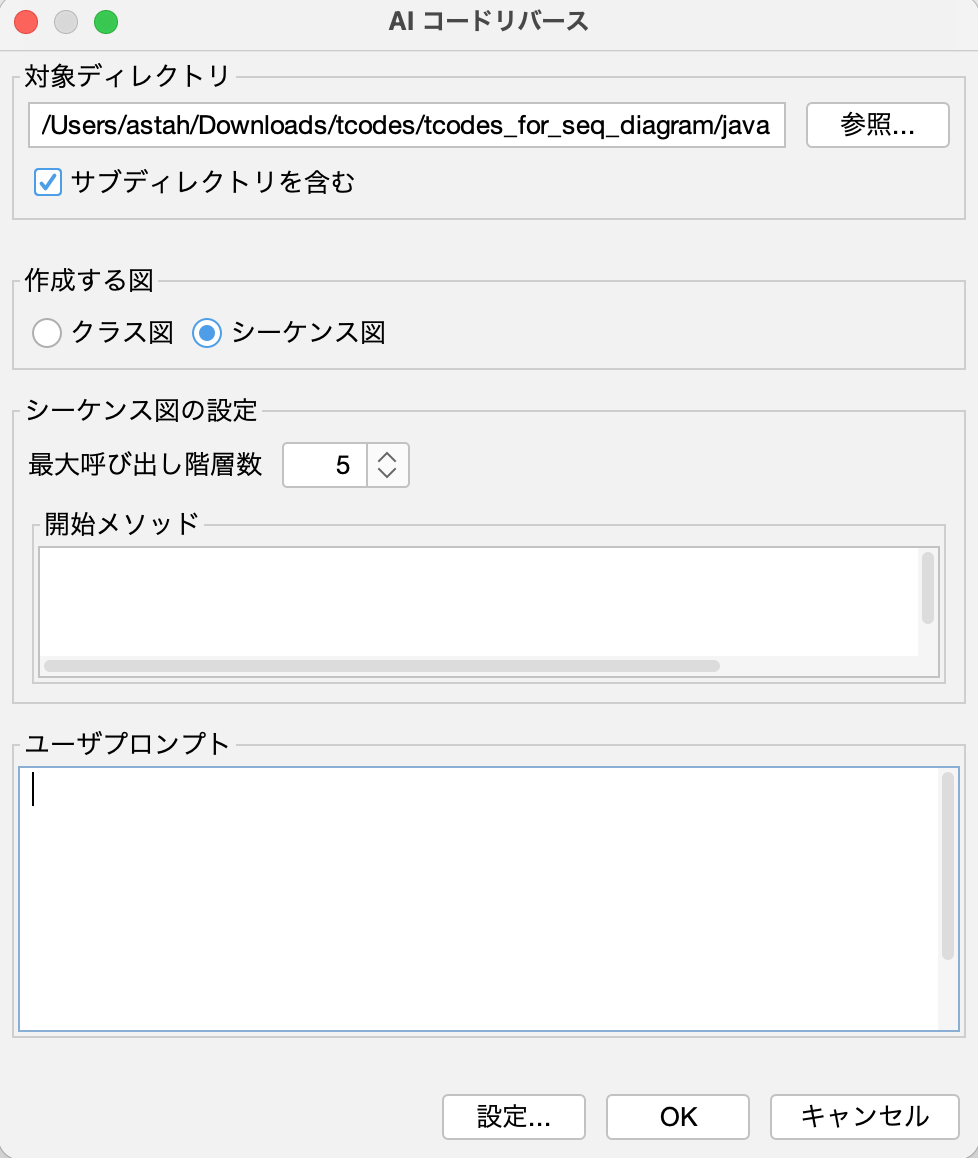

2. [対象ディレクトリ] にソースコードを含むディレクトリを選択します。
   （多言語混合プロジェクトも可能）
   ※ サブディレクトリを含める場合、チェックボックスにチェックを入れて下さい。

3. ラジオボタンで [シーケンス図] を選択します。
4. [シーケンス図の設定] 、[ユーザープロンプト] をそれぞれ設定します。
   • 最大呼び出し階層数
     • 呼び出しチェーンの最大深度を設定します。（推奨：3-10）
   • 開始メソッド
     • 分析するメソッドを指定します。（例：OrderService.processOrder）
       ※ 空白の場合はAIが自動検出します
   • ユーザープロンプト
     • カスタムプロンプトを入力します。（例：「すべての非publicメンバーを無視」）

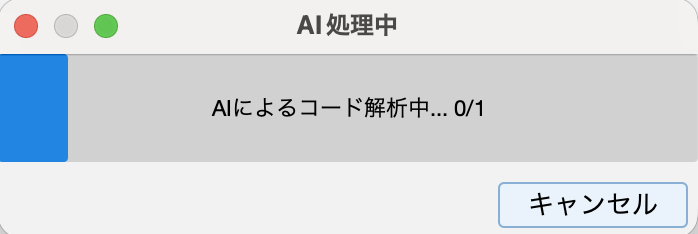

5. [OK] ボタンを押下し、分析を開始します。

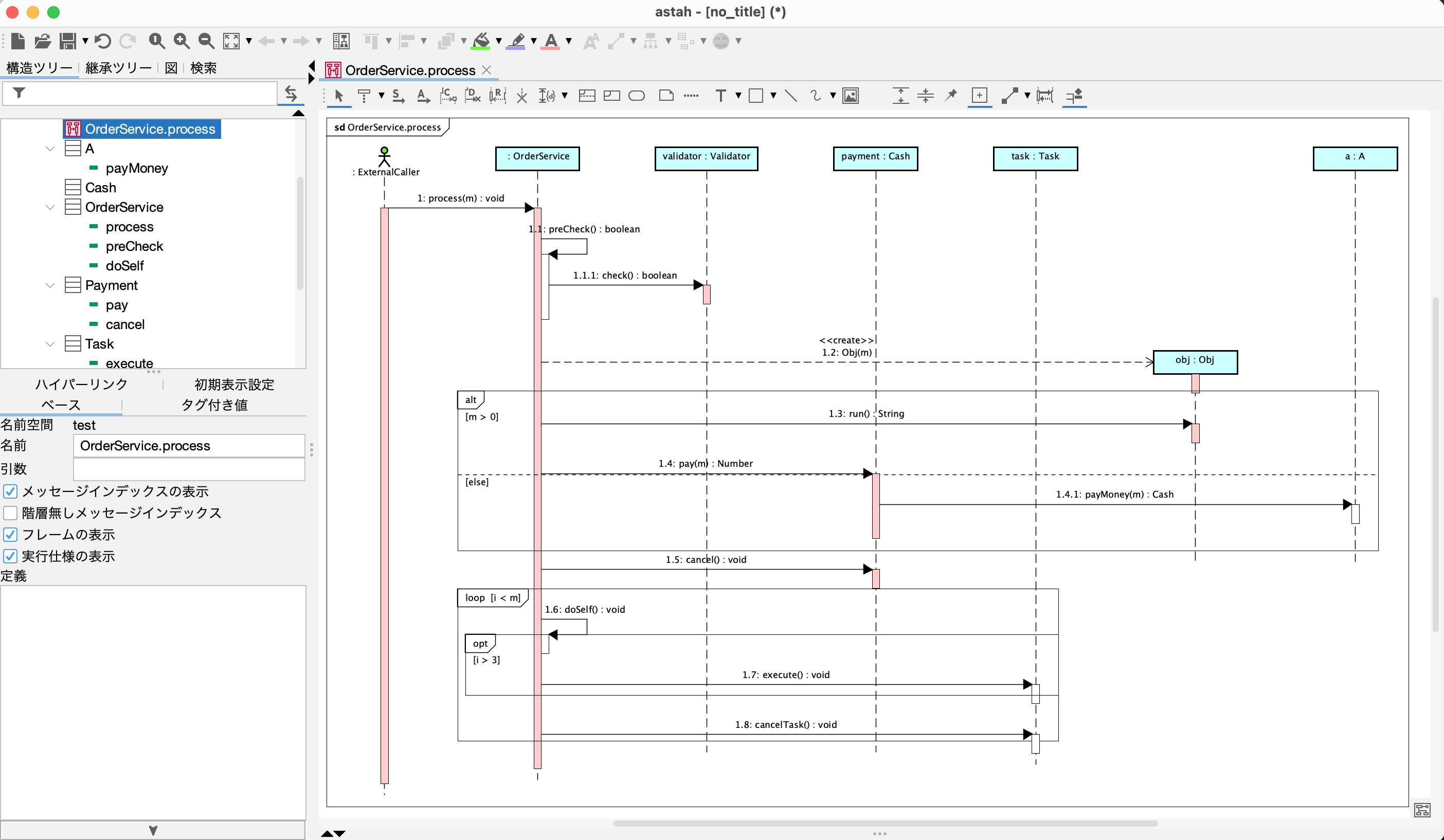

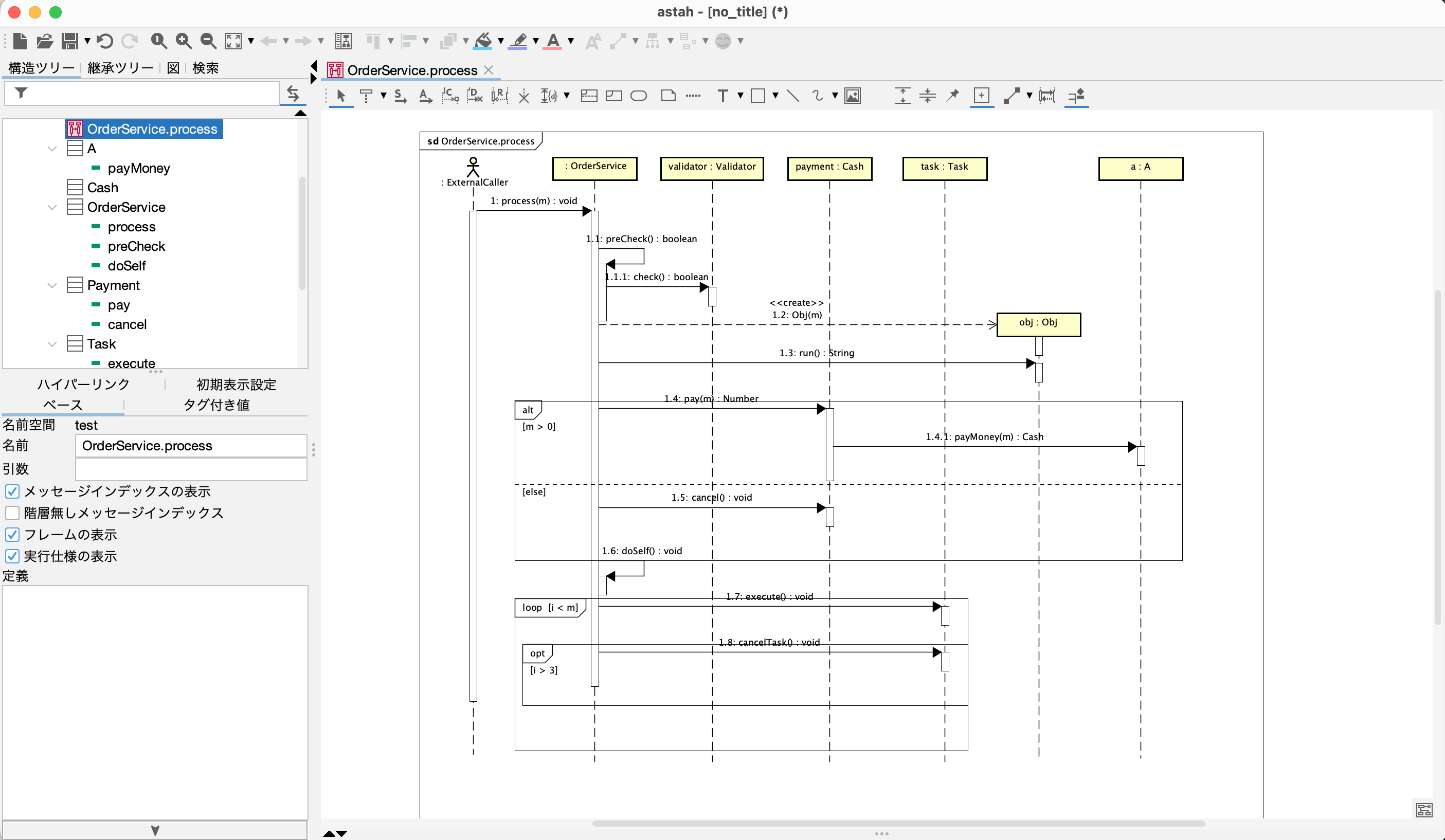

6. AIがコード実行フローを分析し、シーケンス図を生成します。


---

ER図の自動作成

DBリバースプラグインなどを使って、データベースからインポートしたテーブル情報を元にER図を自動生成できます。

1. 構造ツリーでERモデルのポップアップメニューから[ER図を自動作成する]を選択します

2. 自動生成されたER図が開きます
