ドロー・サジェスト機能

Eメール 印刷

ダイアグラムエディタ上で編集をサポートします。
ツールバーやポップアップメニューを経由せず、アイコンのホバー表示からモデルを編集できます。
図上でモデルを選択すると、そのモデルから作成・追加できるモデルがアイコン表示されます。

bullet1 オンラインマニュアル 「図要素を作成する - ドロー・サジェスト機能を使用する

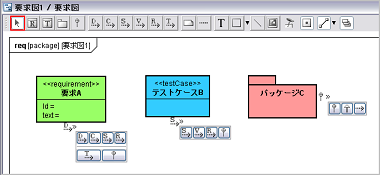

要求、テストケース、パッケージでのドロー・サジェスト例

suggest_feature1_ja_s

クラス、ユースケース、エンティティでのドロー・サジェスト例



suggest feature_123

対象と表示アイコンの一覧

対象となる図要素ホバー表示されるアイコン
クラス 属性 / 操作 / ドロップダウンリスト(関連、依存、使用依存、実現、テンプレートバインディング、汎化、ネスト)
関連 関連端名 / 多重度
ERエンティティ 主キー / 属性 / ドロップダウンリスト(依存型リレーションシップ 、非依存型リレーションシップ、多対多型リレーションシップ、サブタイプ)
ユースケース ドロップダウンリスト(include、extends、関連、汎化、依存)
状態/サブマシン状態 遷移
アクション/
振る舞い呼び出しアクション
遷移
ライフライン(シーケンス図)、実行仕様、相互作用の利用、フレーム 同期メッセージ、非同期メッセージ
ライフライン
(コミュニケーション図)
リンク
リンク(直線の場合) メッセージ
フロー要素 遷移
外部エンティティ データフロー
プロセス データフロー
データストア データフロー
アンカー データフロー
要求 ドロップダウンリスト(ネスト、導出、コピー、満足、検証、洗練、トレース)
テストケース ドロップダウンリスト(ネスト、満足、検証、洗練)
パッケージ ドロップダウンリスト(ネスト、依存、汎化))
モデル ドロップダウンリスト(ネスト、依存、汎化)
サブシステム ドロップダウンリスト(ネスト、依存、汎化)
ノート ノートアンカー
インスタンス仕様 リンク
マインドマップのトピック トピック
